Les transformateurs électriques sont parmi les composants les plus critiques des systèmes électriques modernes. Ils sont responsables de la conversion de la tension et de la livraison sûre et efficace de l’énergie aux maisons, usines et bâtiments commerciaux. Lors du choix d’un transformateur, les ingénieurs et les clients doivent faire un choix clé entre les transformateurs à huile et les transformateurs secs. Chaque type possède ses propres caractéristiques, avantages et inconvénients. Le choix du type approprié dépend des exigences du projet, de l’environnement d’exploitation, du niveau de sécurité et du budget de maintenance et d’exploitation.
Dans ce guide complet, nous détaillerons les transformateurs à huile et secs, expliquerons leurs principales différences, applications, avantages et inconvénients, et fournirons des conseils pratiques pour choisir le transformateur optimal.

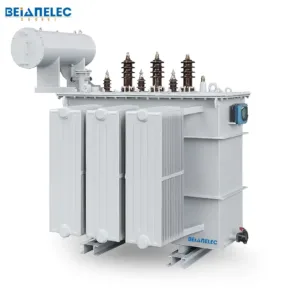

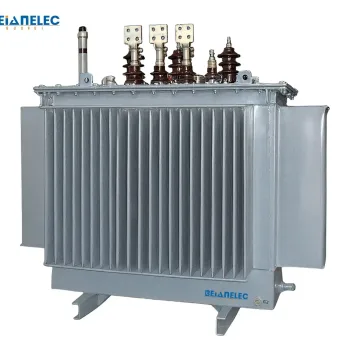

Comprendre les transformateurs à huile
Un transformateur à huile est un type de transformateur dont les enroulements sont immergés dans de l’huile isolante, qui remplit deux fonctions principales :
Isolation électrique
Protège les enroulements contre les courts-circuits et les défaillances.
Refroidissement
Absorbe la chaleur générée pendant le fonctionnement et la répartit pour éviter la surchauffe.
Les transformateurs à huile sont réputés pour leur grande capacité à supporter des charges importantes et continues et ont une longue durée de vie lorsqu’un entretien régulier est effectué. Ils offrent une excellente efficacité énergétique et minimisent les pertes électriques, ce qui les rend idéaux pour les projets industriels et les grandes usines.
Cependant, les transformateurs à huile nécessitent plus d’espace et une surveillance continue pour prévenir les fuites d’huile, qui pourraient poser des risques environnementaux ou d’incendie. L’entretien courant inclut la vérification des niveaux d’huile, la surveillance de la température et les tests d’isolation pour garantir des performances optimales.

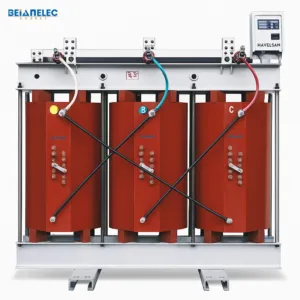

Comprendre les transformateurs secs
Les transformateurs secs utilisent de l’air ou des matériaux isolants solides au lieu de l’huile. Les enroulements sont fabriqués à partir de matériaux résistants à la chaleur, tels que l’époxy ou la fibre de verre, ce qui rend les transformateurs secs plus sûrs pour les installations intérieures ou près des personnes.
Les transformateurs secs sont faciles à installer et nécessitent moins d’entretien que les types à huile, ce qui les rend idéaux pour les hôpitaux, écoles et bâtiments commerciaux. Leur conception réduit les risques d’incendie et de contamination environnementale.
Malgré ces avantages, les transformateurs secs ont une capacité inférieure pour les charges lourdes, coûtent souvent plus cher pour les grandes unités et sont moins tolérants aux surcharges prolongées.
Principales différences entre les transformateurs à huile et secs
Pour déterminer le type le mieux adapté à votre projet, considérez les aspects suivants :
Méthode de refroidissement
Transformateurs à huile : Utilisent de l’huile isolante pour refroidir les enroulements.
Transformateurs secs : Utilisent de l’air ou des matériaux isolants solides pour le refroidissement.
Capacité et gestion des charges
Transformateurs à huile : Meilleure performance sous charges lourdes et continues.
Transformateurs secs : Convient aux charges moyennes et légères.
Sécurité
Transformateurs secs : Plus sûrs pour les installations intérieures ; pas de risque de fuite.
Transformateurs à huile : Nécessitent des mesures supplémentaires pour prévenir les fuites et protéger l’environnement.
Maintenance et fonctionnement
Transformateurs à huile : Tests périodiques de l’huile et de l’isolation, surveillance des fuites et de la température.
Transformateurs secs : Nettoyage de la poussière, surveillance thermique et vérification de l’isolation.
Coût
Transformateurs à huile : Moins coûteux pour les grandes unités.
Transformateurs secs : Coût initial relativement plus élevé.
Applications
Transformateurs à huile : Projets extérieurs, usines, réseaux de distribution à haute capacité.
Transformateurs secs : Bâtiments intérieurs, hôpitaux, écoles, centres commerciaux.
Applications pratiques des transformateurs à huile
Les transformateurs à huile sont idéaux pour les projets nécessitant une grande capacité et des charges importantes, notamment :
Centrales électriques et grandes usines.
Réseaux de distribution extérieurs à haute capacité.
Projets nécessitant un fonctionnement continu pendant de longues périodes.
Ils offrent une grande efficacité dans la transmission d’énergie et minimisent les pertes, ce qui les rend adaptés aux grands projets industriels où le coût opérationnel et l’efficacité énergétique sont des facteurs critiques.
Applications pratiques des transformateurs secs
Les transformateurs secs sont principalement utilisés dans des endroits nécessitant une sécurité accrue et une maintenance réduite, tels que :
Bâtiments intérieurs et centres commerciaux.
Hôpitaux, écoles et installations à forte densité humaine.
Projets nécessitant une installation sûre, facile et à faible risque environnemental.
Bien que leur capacité soit limitée par rapport aux transformateurs à huile, ils représentent une solution idéale pour les projets de petite et moyenne taille ne nécessitant pas une puissance très élevée.
Maintenance des transformateurs à huile et secs
Transformateurs à huile
Vérification régulière du niveau d’huile et de la température.
Tests d’isolation pour garantir la protection électrique.
Surveillance des fuites ou contaminations et intervention rapide.
Transformateurs secs
Nettoyage de la poussière et des débris sur les enroulements et le système de ventilation.
Surveillance des performances thermiques et des températures.
Vérification des isolants et des connexions électriques pour un fonctionnement optimal.
Une maintenance correcte assure une plus longue durée de vie, réduit les pannes et maintient l’efficacité opérationnelle.
Conseils pour choisir le transformateur approprié
Lors du choix d’un transformateur, tenez compte des facteurs clés suivants :
Environnement d’exploitation : Intérieur ou extérieur, près des personnes ou dans des sites industriels.
Capacité de charge requise : Charges importantes ou moyennes.
Sécurité et considérations environnementales : Protéger les utilisateurs et minimiser les risques environnementaux.
Maintenance et coût : Équilibrer l’investissement initial avec les coûts d’exploitation et de maintenance.
Intégration des énergies renouvelables : Choisir un type compatible avec l’énergie solaire ou éolienne si nécessaire.
En fonction de ces critères, le type le plus approprié pour chaque projet peut être facilement déterminé.
Transformateurs à huile et secs avec les énergies renouvelables
Avec la montée des projets d’énergie renouvelable, il est crucial de choisir des transformateurs qui s’adaptent aux variations de tension provenant des sources solaires et éoliennes :
Les transformateurs à huile offrent d’excellentes performances pour les charges lourdes provenant des centrales solaires.
Les transformateurs secs constituent une solution sûre pour les bâtiments intérieurs intégrant des sources d’énergie renouvelable.
Exemples pratiques d’installation
L’installation d’un transformateur à huile triphasé dans une grande usine industrielle garantit une tension stable et une bonne gestion des charges.
L’utilisation d’un transformateur sec dans un hôpital ou une école assure la sécurité et minimise les risques d’incendie avec un entretien minimal.
L’intégration de transformateurs secs avec des systèmes d’énergie solaire dans les bâtiments commerciaux réduit la consommation d’électricité et augmente l’efficacité.
Évaluation des performances et de l’efficacité
Lors du choix d’un transformateur, évaluez les performances selon :
Efficacité électrique : Minimiser les pertes lors de la transmission d’énergie.
Stabilité thermique : Résister aux températures élevées sous charges maximales.
Fiabilité : Capacité à fonctionner à long terme sans pannes.
Flexibilité : Possibilité d’expansion ou d’adaptation aux besoins futurs du projet.
Ces critères aident à éviter des erreurs coûteuses et garantissent un fonctionnement ininterrompu.
Considérations environnementales et de sécurité
Les transformateurs secs sont plus respectueux de l’environnement car ils ne contiennent pas d’huile susceptible de fuir ou de polluer le sol et l’eau.
Les transformateurs à huile nécessitent une surveillance attentive pour éviter les fuites ou les risques d’incendie.
Pour les installations intérieures, les transformateurs secs offrent une sécurité accrue et protègent les occupants contre les risques électriques.
Investissement et coûts opérationnels
Les transformateurs à huile sont moins chers pour l’achat de grandes unités et offrent une meilleure efficacité pour les charges lourdes.
Les transformateurs secs sont initialement plus coûteux mais nécessitent moins de maintenance et réduisent les risques environnementaux, ce qui en fait un investissement à long terme pour les projets intérieurs.
