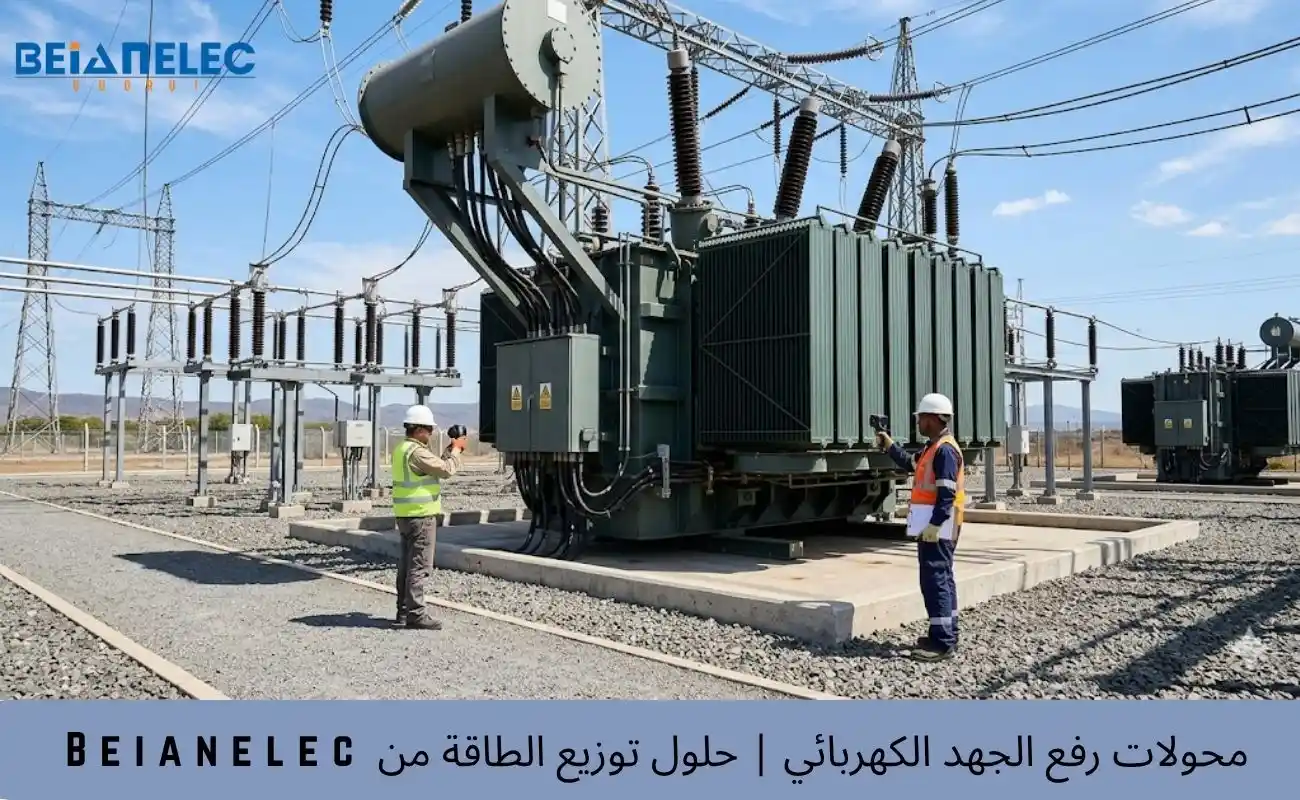

تعد محولات رفع الجهد الكهربائي من أهم العناصر في أنظمة نقل الطاقة الحديثة، إذ تساعد في تقليل الفقد في الكهرباء، وتحسين كفاءة الشبكات، وفي منطقة الشرق الأوسط وشمال أفريقيا MENA تتراوح نسبة الفقد غالبًا بين 8% إلى 15% حسب الدولة وكفاءة الشبكة الكهربائية، وتقل النسبة في الدول ذات البنية المتطورة، لكن تزداد في الدول التي تعتمد على شبكات قديمة أو غير محدثة وهذا ما يوضح أهمية الاعتماد على تقنيات أكثر كفاءة في نقل الطاقة، وإليك هذا الدليل حول أهم أنواع المحولات الرافعة للجهد، وكيف تختار المحول المناسب لمشروعك.
ما هي محولات رفع الجهد الكهربائي؟
محول رفع الجهد الكهربائي هو جهاز كهربائي يزيد من قيمة الجهد الخارج مقارنةً بالجهد الداخل مع الحفاظ على القدرة الكهربائية تقريبًا كما هي، ويستخدم بشكل رئيسي داخل محطات توليد الكهرباء وشبكات النقل.
عند إنتاج الكهرباء في محطات التوليد ينخفض الجهد نسبيًا، هنا يستخدم محول رفع الجهد لزيادة الجهد لمستويات عالية جدًا قبل نقل الطاقة عبر خطوط النقل.
أهمية محولات رفع الجهد الكهربائي:
- تقليل الفاقد في الطاقة: فكلما ارتفع الجهد الكهربائي انخفضت شدة التيار، وبالتالي يقل الفقد الناتج عن حرارة الأسلاك أثناء نقل الكهرباء.
- نقل الكهرباء لمسافات طويلة: تساعد محولات رفع الجهد على نقل الطاقة الكهربائية بكفاءة عالية، عبر مئات الكيلومترات دون خسائر كبيرة.
- تحسين كفاءة شبكات الكهرباء: تساهم في استقرار الشبكات الكهربائية، مع تقليل تكاليف التشغيل والصيانة.
كيف يتحول الجهد المنخفض إلى مرتفع؟
يتحول الجهد الكهربائي المنخفض لجهد مرتفع بمحول رفع الجهد، إذ تعتمد هذه العملية على مبدأ فيزيائي يعرف باسم الحث الكهرومغناطيسي.
ويتكون المحول من ملفين من الأسلاك:
- ملف ابتدائي يدخل إليه الجهد المنخفض.
- ملف ثانوي يخرج منه الجهد المرتفع.
عندما يمر تيار كهربائي متردد في الملف الابتدائي، ينتج مجالًا مغناطيسيًا متغيرًا في قلب حديدي موجود بين الملفين، ثم ينتقل هذا المجال إلى الملف الثانوي ويؤدي إلى توليد تيار كهربائي جديد فيه.
ويرتفع الجهد الكهربائي عندما يكون عدد لفات السلك في الملف الثانوي أكبر منها في الملف الابتدائي، فكلما زاد عدد لفات الملف الثانوي زادت قيمة الجهد الخارج.
إقرأ المزيد : أهم اجهزة حماية المحولات الكهربائية وكيفية منع أعطالها
ويمكن توضيح العلاقة من خلال المعادلة التالية:
V2 ÷ V1 = N2 ÷ N1
حيث أن:
- V1 الجهد الداخل.
- V2 الجهد الخارج.
- N1 عدد لفات الملف الابتدائي.
- N2 عدد لفات الملف الثانوي.
فمثلًا؛ إذا كان الجهد الداخل 220 فولت، وعدد لفات الملف الثانوي أكبر بعشرة أضعاف، فقد يصبح الجهد الخارج 2200 فولت.
وتستخدم هذه العملية بكثرة في محطات الكهرباء؛ لأن رفع الجهد يساعد على نقل الطاقة لمسافات طويلة مع تقليل فقد الكهرباء أثناء النقل.
إقرأ المزيد : دليل فحص زيت المحولات الكهربائية | الاختبارات والأهمية
أنواع محولات رفع الجهد الكهربائي:
تتنوع محولات رفع الجهد الكهربائي بحسب طريقة التشغيل، الاستخدام، وطبيعة التصميم، وإليك أشهر أنواع المحولات رافعة للجهد:
1. المحولات أحادية الطور:
وتستخدم في التطبيقات الكهربائية البسيطة والأحمال الصغيرة، مثل بعض الأجهزة المنزلية وأنظمة التجارة الصغيرة، وهي ترفع الجهد في الدوائر التي تعتمد على طور كهربائي واحد، ومن مميزاتها:
- بساطة التصميم.
- انخفاض التكلفة.
- سهولة الصيانة.
2. المحولات ثلاثية الطور:
تعد الأكثر استخدامًا في شبكات الكهرباء والمصانع الكبرى؛ لأن لها القدرة على نقل كميات كبيرة من الطاقة بكفاءة عالية، وتتميز بـ:
- تحمل الأحمال الكبيرة.
- كفاءة تشغيل مرتفعة.
- استقرار أفضل في نقل الطاقة.
3. المحولات الزيتية:
تعتمد على الزيت في عملية التبريد والعزل الكهربائي، بحيث يستخدم الزيت لتقليل الحرارة الناتجة عن التشغيل المستمر، ومن خصائصها:
- قدرة عالية على التبريد.
- مناسبة للأحمال الضخمة.
- تستخدم في محطات الكهرباء وشبكات النقل.
- تحتاج لمتابعة وصيانة دورية للتأكد من جودة الزيت وسلامة العزل.
4. المحولات الجافة:
تعمل بدون الزيت، إذ تعتمد على الهواء أو مواد عزل خاصة للتبريد، ومن مميزاتها:
- أمان أعلى.
- تقليل مخاطر الحريق.
- سهولة التركيب داخل المباني.
- تستخدم غالبًا في المستشفيات والمراكز التجارية والمنشآت الداخلية.
5. محولات القدرة:
تستخدم داخل محطات التوليد وشبكات نقل الكهرباء، فهي مصممة للتعامل مع قدرات كهربائية كبيرة جدًا ورفع الجهد لمستويات عالية، وتمتاز بـ:
- الكفاءة العالية.
- القدرة على العمل المستمر.
- دعم شبكات النقل لمسافات طويلة.
6. محولات التوزيع:
رغم أن استخدامها الأساسي يكون في خفض الجهد، إلا أن بعض أنواعها تستخدم أيضًا في تطبيقات رفع الجهد المحدودة داخل الأنظمة الصناعية، وتتميز بـ:
- حجم أصغر نسبيًا.
- سهولة التشغيل.
- كفاءة جيدة في الأحمال المتوسطة.
7. المحولات الذاتية:
تحتوي على ملف واحد يعمل كملف ابتدائي وثانوي في الوقت نفسه، إذ يتم أخذ الجهد من نقاط مختلفة على الملف، ومن مميزاته:
- حجم أصغر.
- تكلفة أقل.
- كفاءة مرتفعة.
- لكن مستوى العزل الكهربائي فيه أقل مقارنةً بالمحولات التقليدية.
إقرأ المزيد : أهم اجهزة حماية المحولات الكهربائية وكيفية منع أعطالها
كيفية اختيار محولات رفع الجهد الكهربائي؟
اختيار محول رفع الجهد الكهربائي خطوة مهمة تضمن لك كفاءة تشغيل الأنظمة الكهربائية وسلامتها، وإليك معايير الاختيار:
تحديد القدرة الكهربائية المطلوبة:
أولًا حدد القدرة الكهربائية التي سيعمل عليها النظام، إذ تقاس بالكيلو فولت أمبير kVA أو الميجافولت أمبير MVA، ويجب أن تناسب حجم الأحمال الكهربائية مع وجود هامش أمان يسمح بتحمل الزيادة المستقبلية في الاستهلاك.
معرفة قيمة الجهد الداخل والخارج:
قم بتحديد قيمة الجهد الكهربائي الداخل وقيمة الجهد المطلوب بعد الرفع، حيث تختار المحول بناءً على نسبة التحويل بين الجهدين، والتي تعتمد على عدد لفات الملفات داخل المحول.
اختيار نوع المحول المناسب:
يعتمد الاختيار على طبيعة الاستخدام:
- المحولات أحادية الطور: مناسبة للأحمال الصغيرة والتطبيقات البسيطة.
- المحولات ثلاثية الطور: في المصانع ومحطات الكهرباء والأحمال الكبيرة.
- المحولات الزيتية: للأماكن التي تحتاج تبريد قوي وقدرات تشغيل مرتفعة.
- المحولات الجافة: داخل المباني والمنشآت التي تتطلب مستوى أمان أعلى.
مراعاة كفاءة المحول:
كلما ارتفعت كفاءة المحول قلت نسبة الفاقد في الطاقة أثناء التشغيل، لذا يفضل اختيار محولات ذات كفاءة عالية لتقليل استهلاك الكهرباء وخفض تكلفة تشغيل المحول على المدى الطويل.
الانتباه إلى نظام التبريد:
تؤثر درجة الحرارة مباشرةً على أداء المحول وعمره الافتراضي، ولذلك يجب اختيار نظام تبريد مناسب حسب ظروف التشغيل، سواء كان تبريد بالزيت، تبريد بالهواء، أو تبريد طبيعي أو قسري.
دراسة ظروف مكان التركيب:
يجب مراعاة البيئة المحيطة بالمحول، مثل درجة الحرارة، نسبة الرطوبة، التهوية، ووجود الأتربة أو المواد الكيميائية؛ لأن بعض المحولات تصمم للعمل في البيئات الصناعية القاسية، بينما توجد أنواع مخصصة للاستخدام الداخلي.
التأكد من وسائل الحماية والأمان:
يفضل اختيار محول يحتوي على أنظمة حماية متطورة ضد زيادة الأحمال، ارتفاع الحرارة، القصر الكهربائي، وتقلبات الجهد، للحفاظ على سلامة مختلف المعدات والشبكات الكهربائية.
مقارنة التكلفة والعمر الافتراضي:
لا تعتمد على السعر فقط، ولكن يجب الموازنة بين تكلفة الشراء، تكاليف الصيانة، كفاءة التشغيل، والعمر الافتراضي للمحول؛ لأن المحولات الأعلى جودة قد تكون أكثر توفيرًا على المدى البعيد.
إقرأ المزيد : مكونات محطات التوزيع الكهربائية: كيفية عملها وأهميتها
المكونات الأساسية لمحولات الرفع ودور كل منها في الحفاظ على الأداء:
تعتمد محولات رفع الجهد الكهربائي على عدة مكونات أساسية تعمل معًا، لضمان كفاءة التشغيل واستقرار عملية تحويل الجهد، وهي:
| المكون | دوره في الحفاظ على الأداء |
| الملف الابتدائي | يستقبل الجهد الكهربائي الداخل، ويولد المجال المغناطيسي اللازم لعملية التحويل. |
| الملف الثانوي | يعمل على إنتاج الجهد المرتفع، بعد انتقال المجال المغناطيسي من الملف الابتدائي. |
| القلب الحديدي | ينقل المجال المغناطيسي بين الملفات بكفاءة عالية، ويقلل الفقد في الطاقة. |
| مادة العزل الكهربائي | تمنع حدوث التماس الكهربائي بين المكونات، وتحافظ على سلامة التشغيل. |
| زيت المحول | يستخدم في التبريد والعزل داخل المحولات الزيتية، ويساعد على تقليل الحرارة الناتجة عن التشغيل. |
| نظام التبريد | يحافظ على درجة حرارة المحولات ضمن الحدود الآمنة، لضمان استمرار الكفاءة التشغيلية. |
| الخزان الخارجي | يحمي المكونات الداخلية من تأثير العوامل الخارجية، مثل الرطوبة والأتربة والصدمات. |
| العوازل الخارجية | تمنع تسرب التيار الكهربائي، كما تحافظ على استقرار الجهد أثناء التشغيل. |
| مغير الجهد Tap Changer | يستخدم لتنظيم الجهد الخارج، والحفاظ على استقراره عند تغير الأحمال الكهربائية. |
| أجهزة الحماية | تحمي المحول من الأعطال، مثل زيادة الحمل أو ارتفاع الحرارة أو القصر الكهربائي. |
دور محولات الرفع في تقليل الفقد الكهربائي عبر المسافات الطويلة:
تسهل محولات رفع الجهد الكهربائي نقل الكهرباء لمسافات طويلة بكفاءة أعلى، عبر تقليل كمية الطاقة المفقودة أثناء انتقال الكهرباء في الأسلاك.
كيف يحدث الفقد الكهربائي؟
عندما تسير الكهرباء في الأسلاك تنتج حرارة بسبب مقاومة الأسلاك، وهذه الحرارة تعني ضياع جزء من الطاقة الكهربائية، وكلما كان التيار الكهربائي كبيرًا:
- زادت حرارة الأسلاك.
- زاد فقد الكهرباء.
- قلت كفاءة نقل الطاقة.
كيف تقلل محولات الرفع هذا الفقد؟
تعمل محولات الرفع على زيادة الجهد الكهربائي قبل نقل الكهرباء، وعندما يرتفع الجهد يقل التيار الكهربائي، وهنا تحدث الفائدة الأساسية:
- تيار أقل.
- حرارة أقل في الأسلاك.
- فقد كهربائي أقل.
- نقل كهرباء بكفاءة أعلى.
ماذا يحدث بعد وصول الكهرباء؟
بعد وصول الكهرباء إلى المدن أو المنازل، تستخدم محولات خفض الجهد لتقليل الجهد المرتفع وتحويله إلى جهد مناسب وآمن للاستخدام اليومي.
مميزات محولات Beianelec في رفع الجهد:
محولات Beianelec تقدم مجموعة من المميزات التي تجمع بين الجودة، الأداء، والتقنيات الحديثة لتناسب احتياجاتك المختلفة، ومن مميزاتها:
- تمنحك كفاءة تشغيل مرتفعة، مما يساعد على تقليل فقد الطاقة أثناء نقل الكهرباء لمسافات طويلة.
- توفر محولات تعمل ضمن نطاقات جهد متعددة تبدأ من مستويات قليلة، وتصل إلى جهد عالٍ مناسب لشبكات النقل.
- تتيح إمكانية تصميم المحولات وفق متطلبات مشروعك الخاصة من حيث القدرة، نوع التبريد، وظروف التشغيل.
- تحصل على محولات تمر بمراحل تصنيع دقيقة، إذ تشمل اختبارات العزل والحرارة والأداء لضمان أعلى مستوى من الاعتمادية.
- تلتزم بمعايير جودة عالمية مثل ISO 9001 لإدارة الجودة، مع IEC 60076 الخاصة بالمحولات الكهربائية.
- تمنحك المحولات قدرة عالية على العمل في بيئة صعبة، بما يناسب الشرق الأوسط وأفريقيا مثل الحرارة المرتفعة والبيئات الصناعية المكثفة.
- تم تصميم بعض نماذج المحولات للعمل في درجات حرارة تشغيل تصل إلى حوالي 50°C، دون التأثير على الأداء.
- يمكنك اختيار نظام التبريد المناسب سواء كان زيتيًا أو جافًا، حسب طبيعة المشروع ومستوى الأمان المطلوب.
- تتم صناعة المحولات وفق معايير دولية معتمدة مثل ISO 14001 للإدارة البيئية، و ISO 45001 للسلامة والصحة المهنية.
- توفر دعمًا فنيًا مستمرًا وخدمات صيانة وقطع غيار، لضمان استمرار عمل المحول دون توقف.
فإذا كنت ترغب في رفع كفاءة أنظمة الطاقة وتقليل فقد الكهرباء، مع تحقيق أداء أعلى وأكثر استقرارًا، فلا تتردد في اختيار محولات رفع الجهد الكهربائي من مصنعنا Beianelec، تواصل معنا الآن لحجز استشارة فنية واختيار المحول المناسب.
الأسئلة الشائعة:
ما هي وظيفة محولات رفع الجهد الكهربائي؟
هي أجهزة تستخدم لزيادة قيمة الجهد الكهربائي قبل نقله لمسافات طويلة، بهدف تقليل فقد الطاقة وتحسين كفاءة شبكات الكهرباء.
لماذا يتم رفع الجهد الكهربائي قبل النقل؟
لأن رفع الجهد يقلل شدة التيار الكهربائي في الأسلاك، وبالتالي قلة الفقد الناتج عن الحرارة أثناء نقل الكهرباء.
هل يمكن استخدام محولات رفع الجهد في المنازل؟
لا تستخدم عادةً في المنازل لأنها مخصصة لشبكات النقل الكبيرة، لكن يتم خفض الجهد في النهاية ليصبح مناسبًا للاستخدام المنزلي الآمن.
