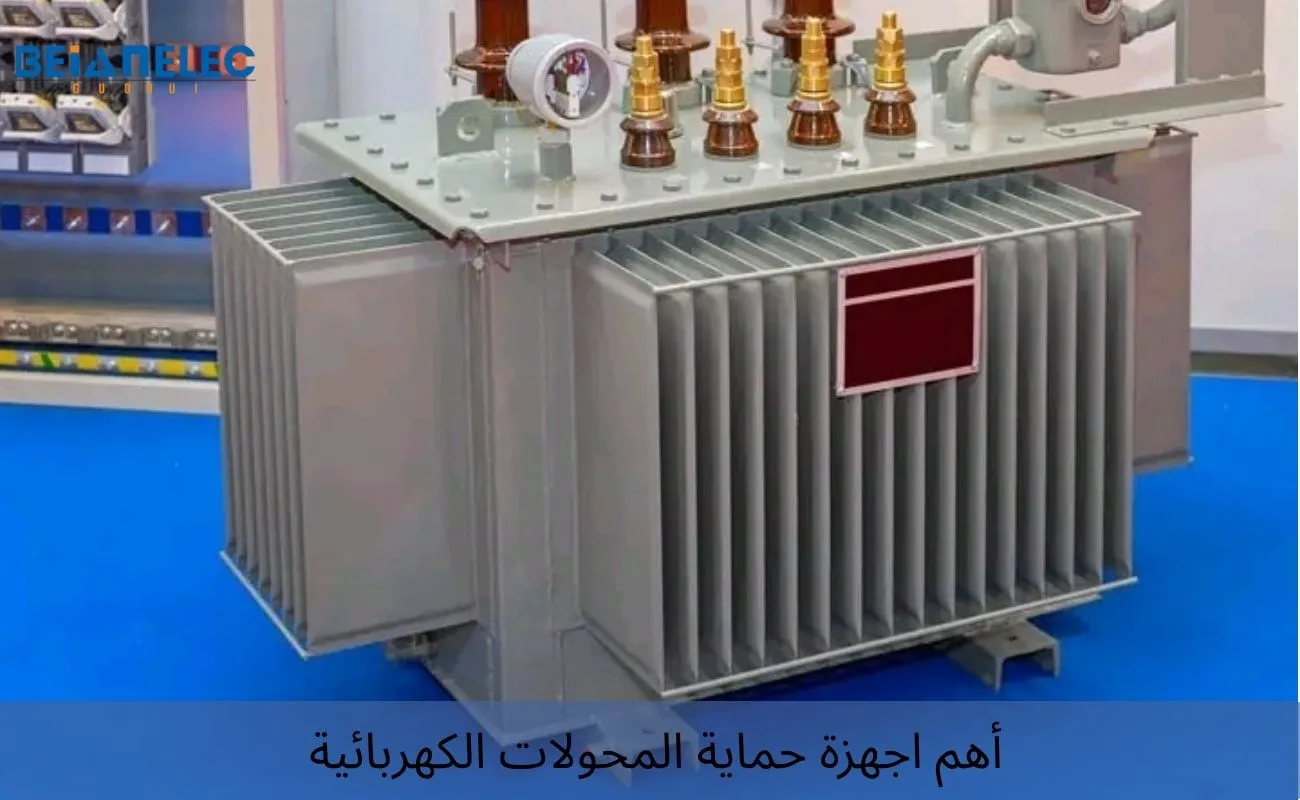

أهم اجهزة حماية المحولات الكهربائية وكيفية منع أعطالها

هل تعلم أن أعطال المحولات الكهربائية تؤدي إلى خسائر كبيرة وتوقف مفاجئ في الشبكات الكهربائية إذا لم يتم التعامل معها مبكرًا؟ وهنا تبرز أهمية اجهزة حماية المحولات الكهربائية التي تستخدم في الكشف عن الأعطال وحماية المحولات من زيادة التيار وارتفاع الحرارة والأعطال الداخلية والصواعق الكهربائية، وتساعد هذه الأنظمة على تحسين كفاءة التشغيل، تقليل تكاليف الصيانة، وطول عمر التشغيل للمحولات، مما يجعلها عنصرًا أساسيًا لأنظمة الطاقة الحديثة، وإليك أهمية هذه الأجهزة وكيفية الحفاظ على المحولات من التلف.

ما مفهوم اجهزة حماية المحولات الكهربائية؟

هي مجموعة من الأنظمة والمعدات التي تستخدم في حماية المحولات الكهربائية، من الأعطال والأخطار التي تؤدي إلى تلفها أو توقفها عن العمل، والهدف الأساسي منها هو ضمان استمرار تشغيل المحول بكفاءة وأمان، مع تقليل احتمالية حدوث أعطال كبيرة أو خسائر في الشبكة الكهربائية.

أهم اجهزة حماية المحولات الكهربائية:

يعمل كل جهاز منها على مراقبة جانب معين من أداء المحول والتدخل في حالات حدوث أي خلل، ومن أهم هذه الأجهزة:

1. مرحل بوشهولز Buchholz Relay:

• يستخدم في المحولات الزيتية الكبيرة المزودة بخزان تمدد زيت، بحيث يتم تركيبه بين خزان المحول وخزان التمدد، ولا يستخدم في المحولات الجافة.

آلية عمله:

يعتمد على اكتشاف الغازات الناتجة عن الأعطال الداخلية في المحول، ولذلك عند حدوث تسخين أو قصر داخلي تتكون غازات تتجمع داخل المرحل، مما يسبب:

• إصدار إنذار عند الأعطال البسيطة.
• فصل المحول تلقائيًا عند الأعطال الخطيرة.

مميزاته:

• يكشف الأعطال الداخلية قبل تفاقمها.
• سريع الاستجابة.
• يقلل من احتمالية احتراق المحول بالكامل.

2. قاطع الدائرة الكهربائية Circuit Breaker:

• يستخدم في جميع أنواع المحولات سواء في محطات التوزيع أو النقل.

آلية عمله:

يقوم بفصل التيار الكهربائي تلقائيًا عند حدوث:

• زيادة في التيار.
• قصر في الدائرة.
• أعطال في الشبكة.

يتم الفصل بآلية ميكانيكية أو إلكترونية عبر إشارات من أجهزة الحماية الأخرى.

مميزاته:

• حماية فورية وسريعة.
• إمكانية إعادة التشغيل بعد إصلاح العطل.
• يحمي المحول والشبكة معًا.

3. مرحلات الحماية الحرارية Thermal Protection Relays:

• تستخدم في المحولات التي تتعرض لأحمال متغيرة أو عالية لفترات طويلة.

آلية عملها:

تقيس درجة حرارة الملفات أو الزيت في المحول، وعند تجاوز درجة الحرارة الحد المسموح:

• تصدر إنذارًا.
• أو تفصل المحول لحمايته.

مميزاتها:

• تمنع تلف العزل الداخلي للمحول.
• تحمي من الحمل الزائد المستمر.
• بسيطة وموثوقة في الاستخدام.

4. أجهزة الحماية من زيادة التيار Overcurrent Protection Devices:

• تستخدم في كل محطات التحويل لتأمين المحولات ضد التيارات الزائدة.
• غالبًا ما تستخدم مع مرحلات زمنية لتحديد مدة استمرار التيار الزائد قبل الفصل.

آلية عملها:

• تراقب شدة التيار المار في المحول، وعند تجاوز القيمة المحددة له ترسل إشارة فصل إلى القاطع الكهربائي.

مميزاتها:

• حماية فعالة ضد الأحمال المفاجئة.
• تمنع احتراق الملفات الداخلية.
• تعمل بشكل تلقائي وسريع.

5. مانعات الصواعق Lightning Arresters:

• تركب عند مداخل المحولات وفي محطات التوزيع للحماية من الصواعق.
• بدونها قد يتعرض المحول للانفجار أو احتراق فوري عند الصواعق.

آلية عملها:

تقوم بتوجيه الجهد العالي الناتج عن الصواعق أو الارتفاعات المفاجئة إلى الأرض، بدلًا من دخوله إلى المحول.

مميزاتها:

• حماية المحول من ارتفاعات الجهد الخطيرة.
• تقليل تلف العزل الداخلي.
• ضرورية في المناطق المعرضة للعواصف.

6. مؤشر مستوى الزيت Oil Level Indicator:

• يستخدم في المحولات الزيتية فقط.

آلية عمله:

يقيس مستوى الزيت داخل خزان المحول ويعرضه بشكل مرئي أو إلكتروني، مع إرسال إنذار عند انخفاض المستوى.

مميزاته:

• يمنع تشغيل المحول بمستوى زيت منخفض.
• يساعد في الصيانة الدورية.
• يحافظ على كفاءة التبريد والعزل.

إقرأ المزيد : تعرف على أنواع لوحات التوزيع الكهربائية وكيفية اختيار الأنسب

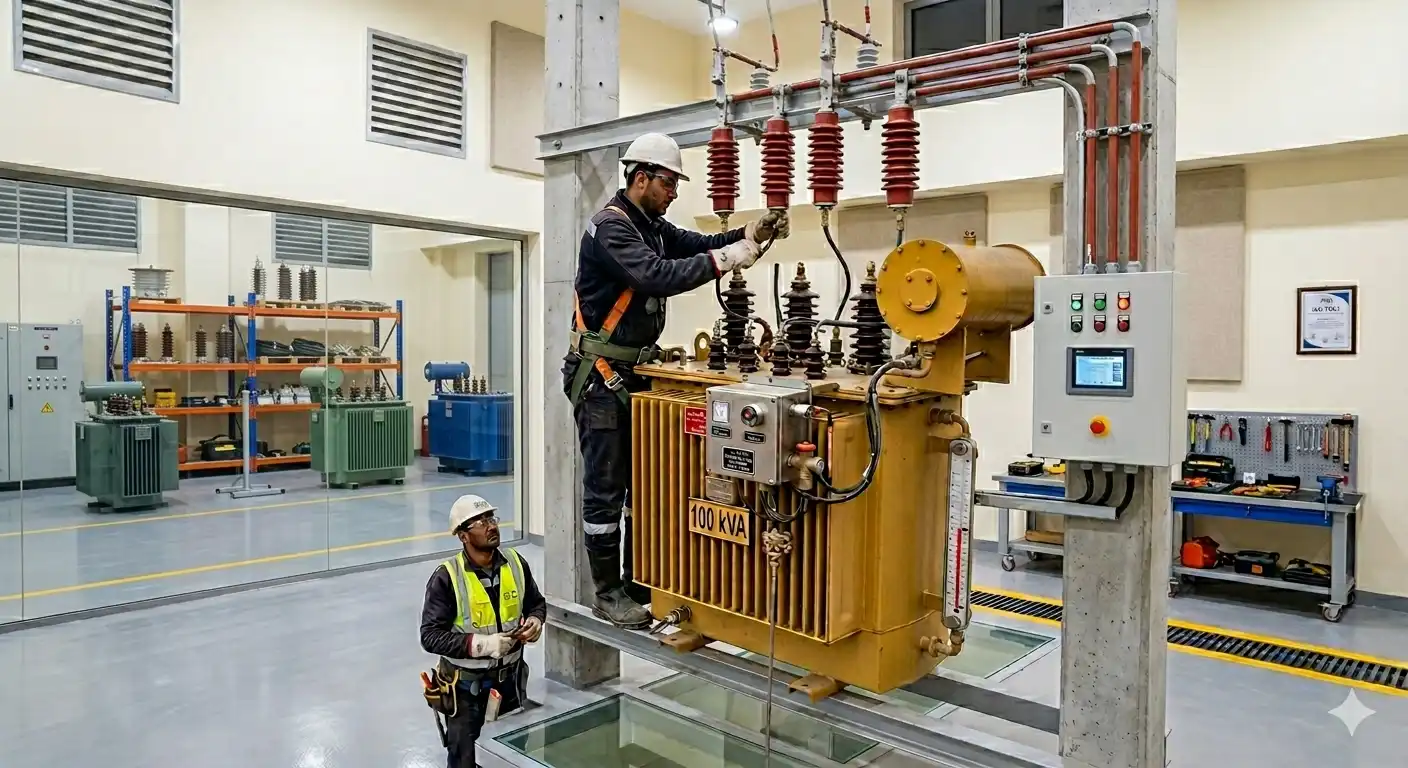

ما هي انواع الحماية على المحولات؟

تستخدم أنظمة حمايات المحولات الكهربائية لضمان التشغيل الآمن ومنع وقوع الأعطال، ويمكن تلخيص أهم أنواع الحماية كالتالي:

نوع الحماية	الاستخدام	آلية العمل	الهدف
الحماية من زيادة التيار	تستخدم في جميع أنواع المحولات لحمايتها من الحمل الزائد أو القصر.	تقيس شدة التيار، لهذا عند زيادته ترسل إشارات فصل القاطع الكهربائي.	منع احتراق الملفات الداخلية وحماية المحول من التلف.
الحماية الحرارية	تستخدم في المحولات التي تعمل تحت أحمال متغيرة أو مرتفعة.	تقيس درجة حرارة الزيت أو الملفات، وعند ارتفاعها تصدر إنذار أو تفصل المحول.	حماية العزل الداخلي من التلف الناتج عن الحرارة الزائدة.
الحماية من الأعطال الداخلية	تستخدم في المحولات الزيتية الكبيرة.	تعتمد على اكتشاف الغازات أو الضغط الناتج عن أي أعطال داخلية.	الكشف المبكر عن الأعطال قبل تطورها إلى حريق أو انفجار.
الحماية من زيادة الجهد	تستخدم في محطات التوزيع والنقل.	تقوم بتفريغ الجهد الزائد إلى الأرض باستخدام أجهزة حماية أو مانعات صواعق.	حماية العزل الداخلي من الانهيار بسبب الجهد العالي.
الحماية من الصواعق	تستخدم عند مداخل المحولات وفي المحطات المكشوفة.	تحويل تيار الصاعقة للأرض عبر مانعات الصواعق.	منع تلف المحولات نتيجة ارتفاع الجهد المفاجئ.
الحماية من انخفاض مستوى الزيت	تستخدم في المحولات الزيتية فقط.	مراقبة مستوى الزيت وإصدار إنذار عند انخفاضه.	الحفاظ على التبريد والعزل في المحول ومنع الأعطال.

إقرأ المزيد : توصيل المحولات على التوازي | الدليل الهندسي الشامل والشروط

أهمية اجهزة حماية المحولات الكهربائية لإطالة عمر المحولات:

تعد أنظمة حمايات المحولات الكهربائية عاملًا رئيسيًا في إطالة عمره المحولات التشغيلي، حيث تتمثل أهميتها في:

• اكتشاف الأعطال مبكرًا مثل ارتفاع الحرارة أو زيادة التيار أو العطل الداخلي قبل تفاقمها، مما يسمح بالتدخل وحماية المحول من التلف الكامل.
• مراقبة درجة الحرارة باستمرار لحماية العزل الداخلي من التآكل والتلف، إذ تحافظ على كفاءة المحول ويطيل عمره التشغيلي.
• فصل المحولات تلقائيًا عند حدوث أحمال زائدة، بأجهزة الحماية من زيادة التيار لمنع احتراق الملفات الداخلية وتقليل الضغط على المكونات.
• كشف الأعطال الداخلية بأجهزة مثل مرحل بوشهولز قبل حدوث الأضرار، مما يساعد على حماية المحول من الأعطال الخطيرة أو الحريق.
• الحماية من ارتفاع الجهد والصواعق بواسطة مانعات الصواعق، حيث يتم تفريغ الجهد الزائد إلى الأرض لحماية العزل الداخلي.
• تقليل الأعطال المتكررة وبالتالي خفض تكلفة الصيانة والإصلاح، مع إطالة العمر التشغيلي للمحول وزيادة كفاءته الاقتصادية.

كيفية الحفاظ على المحولات الكهربائية من التلف؟

يتم ذلك من خلال مجموعة من الإجراءات الوقائية والصيانة الدورية والتي تحافظ على كفاءتها وعمرها التشغيلي، كالتالي:

• الصيانة الدورية من أهم وسائل حماية المحولات وتشمل فحص المكونات الداخلية والخارجية بشكل منتظم، لاكتشاف الأعطال مبكرًا قبل تطورها.
• يجب مراقبة درجة حرارة المحول باستمرار لأن ارتفاعها من أسباب التلف، مع التأكد من كفاءة أنظمة التبريد سواء بالزيت أو الهواء.
• تجنب تشغيل المحول فوق قدرته لتفادي إجهاد الملفات الداخلية وتقليل عمره، ويجب توزيع الأحمال واستخدام أجهزة الحماية من زيادة التيار.
• الاهتمام بمستوى وجودة الزيت في المحولات الزيتية لأنه عنصر أساسي في العزل والتبريد، مع متابعته دوريًا واستبداله أو معالجته عند الحاجة.
• ينصح باستخدام اجهزة حماية المحولات الكهربائية مثل مانعات الصواعق ومرحلات زيادة التيار وأجهزة كشف الأعطال، لتقليل الأعطال المفاجئة.
• وضع المحول في أماكن مناسبة، بعيدة عن الرطوبة والغبار ودرجات الحرارة الشديدة، وتوفير تهوية جيدة لحمايتها من التأثيرات البيئية.
• يساعد التأريض الجيد Grounding في تفريغ التيارات الزائدة أو الصدمات الكهربائية للأرض، لحماية المحول من تلف ارتفاع الجهد أو الصواعق.
• تساهم المراقبة المستمرة للأداء في تتبع الجهد، التيار، ودرجة الحرارة، مما يساعد على اكتشاف أي خلل غير طبيعي والتعامل معه بسرعة.

إقرأ المزيد : 6 معايير عن كيفية اختيار المحول الكهربائي المناسب

مخاطر إهمال أجهزة الحماية في المحولات الزيتية:

هذه الأجهزة لا تستخدم للوقاية فقط، إنما للكشف المبكر عن الأعطال والتدخل السريع قبل تفاقمها، ومن مخاطر إهمالها في المحولات الزيتية:

• تلف المحول كاملًا: إهمال أجهزة الحماية يمنع اكتشاف الأعطال الداخلية، مما ينتج عنه احتراق الملفات وتلف المحول بشكل كامل.
• خطر الانفجار أو الحريق: المحول الزيتي يحتوي على زيت عازل قد يشتعل بارتفاع الحرارة أو حدوث أعطال شديدة، ومع غياب الحماية يحدث ضغط داخلي يؤدي إلى انفجار أو حريق.
• توقف شبكة الكهرباء: عطل المحول بسبب غياب اجهزة حماية المحولات الكهربائية يؤدي لانقطاع التيار عن مناطق واسعة، وخاصةً إذا كان المحول ضمن محطات رئيسية في شبكة التوزيع أو النقل.
• زيادة التكلفة الاقتصادية: إهمال أجهزة الحماية يؤدي لأعطال كبيرة، تحتاج لإصلاحات مكلفة أو استبدال المحول، كذلك خسائر إضافية نتيجة توقف الخدمة الكهربائية.
• عدم اكتشاف الأعطال: بعض أجهزة الحماية مثل مرحل بوشهولز تكتشف الأعطال مبكرًا، وإهمالها يمنع التدخل السريع ويزيد من خطورة المشكلة.
• تلف العزل الداخلي: عدم مراقبة درجة الحرارة، أو مستوى الزيت يؤدي إلى تدهور العزل الداخلي للمحول، مما يقلل الكفاءة والعمر التشغيلي.
• مخاطر على سلامة العاملين: الأعطال غير المكتشفة تؤدي لحالات خطرة أثناء التشغيل أو الصيانة، مما يعرض الفنيين لمخاطر كهربائية وحرارية.

لماذا تعد محولات توزيع Beianelec هي الأفضل للشرق الأوسط وأفريقيا؟

تعد محولات Beianelec خيارًا مثاليًا لمشروعات الشرق الأوسط وأفريقيا، بفضل جودتها العالمية وحلولها المتطورة، حيث أنها:

• تمتلك خبرة 10 سنوات في تصنيع المحولات الكهربائية، وتعمل في أكثر من 35 دولة حول العالم بما يشمل الشرق الأوسط وأفريقيا.
• هذا الانتشار يمنحها فهمًا عميقًا لاحتياجات المشاريع الصناعية ومحطات الطاقة، والبنية التحتية في هذه المناطق.
• تتميز المحولات بقدرتها على العمل بكفاءة في البيئات ذات درجات الحرارة المرتفعة، الرطوبة، الغبار، الشائعة في الشرق الأوسط وأفريقيا.
• توفر حلولًا هندسية مخصصة وفق متطلبات كل مشروع، سواء مصانع، أو محطات الطاقة، شبكات التوزيع، أو مشاريع النفط والغاز.
• تقدم محولات جافة، ومحولات مغمورة بالزيت، ومحطات فرعية مدمجة، ولوحات تحكم كهربائية.
• تطبق معايير الجودة العالمية، حيث تمتلك شهادات ISO و IEC، بالإضافة إلى تنفيذ اختبارات قبول المصنع FAT لضمان كفاءة المنتجات.
• تقدم المحولات موفرة للطاقة، مثل المحول الجاف المصنوع من السبائك غير المتبلورة، لتقليل فقد الطاقة وخفض تكاليف التشغيل.
• توفر دعمًا فنيًا متواصلًا، وخدمة تركيب وصيانة للمشروعات خارج الصين، إلى جانب ضمان يصل إلى 15 عامًا على بعض المنتجات.

اختر الآن أفضل حلول واجهزة حماية المحولات الكهربائية تضمن كفاءة التشغيل وإطالة العمر التشغيلي للمحولات وتقليل الأعطال المفاجئة، فمن خلال مصنعنا  Beianelec تحصل على محولات كهربائية وأنظمة حماية عالية الجودة، مصممة وفق المعايير العالمية لتلبية احتياجات مشروعات الشرق الأوسط وأفريقيا.
