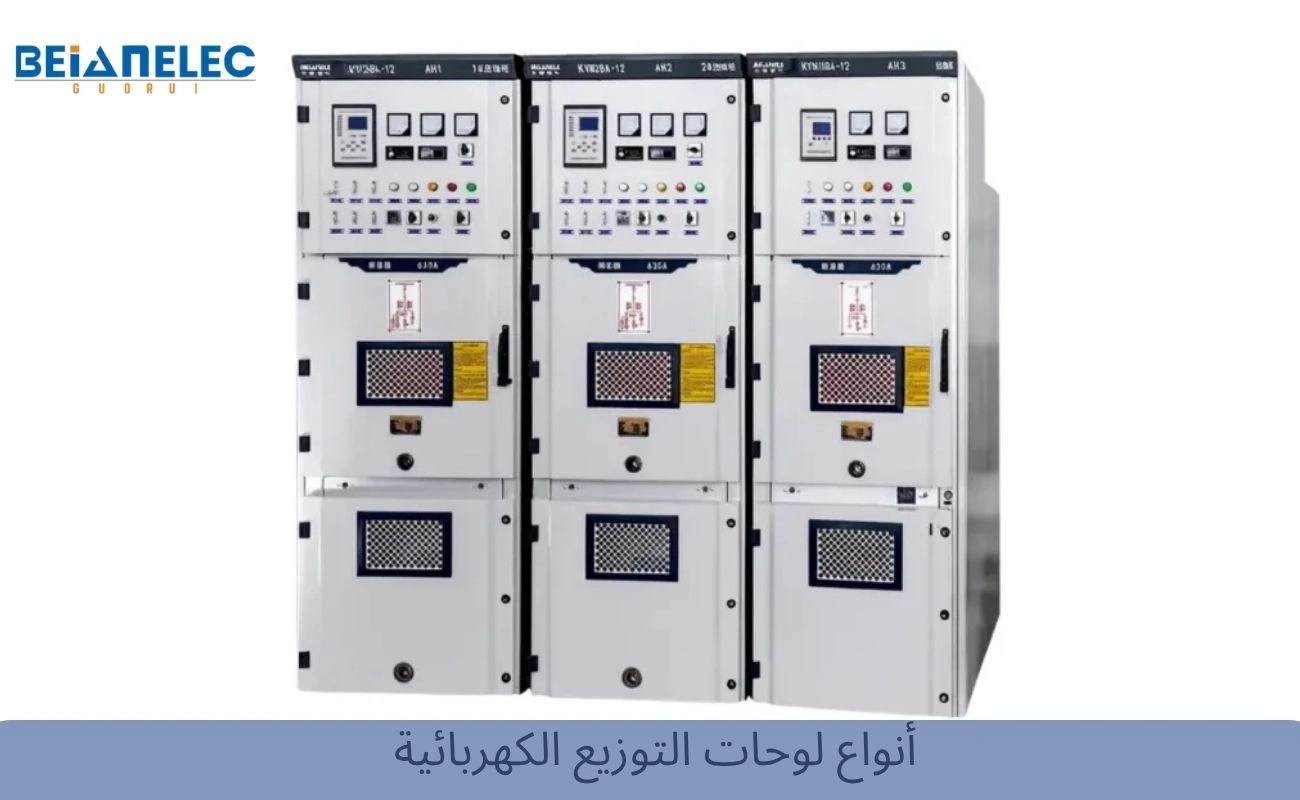

تعرف على أنواع لوحات التوزيع الكهربائية وكيفية اختيار الأنسب

هل تدرك كيفية توزيع الكهرباء داخل المباني والمنشآت بشكل آمن ومنظم؟ تعد أنواع لوحات التوزيع الكهربائية هي الأساس الذي يعتمد عليه النظام الكهربائي في إدارة الطاقة وتوزيعها بكفاءة، حيث يختلف كل نوع منها حسب وظيفته وطبيعة الاستخدام لضمان تشغيل مستقر وآمن، ويتم تصميم كل نوع ليناسب مستويات الجهد والأحمال المختلفة في المنشآت، مما يعزز تحسين التحكم في توزيع الطاقة وتقليل الأعطال، وإليك أنواع اللوحات المختلفة، وأبرز مواصفاتها الفنية، وكيف تختار أفضل مصنع يضمن الكفاءة العالية في جميع الظروف.

ما هي لوحات التحكم الكهربائية؟

هي أنظمة تستخدم لإدارة وتشغيل ومراقبة الأجهزة والآلات الكهربائية في المنشآت المختلفة، حيث تنظم تدفق التيار والتحكم في عمل المعدات بشكل آمن وفعال.

تتكون من مجموعة مكونات مثل القواطع، المرحلات، أجهزة القياس، والمفاتيح، والتي تعمل معًا للتحكم في تشغيل وإيقاف الأجهزة، أيضًا حمايتها من الأعطال مثل زيادة الحمل أو القصر الكهربائي.

تستخدم في العديد من المجالات مثل المصانع، محطات المياه، أنظمة التكييف، وخطوط الإنتاج، فهي تحسن الأداء وتقلل الأعطال وتضمن استمرارية التشغيل.

أنواع لوحات التوزيع الكهربائية واستخداماتها:

تتنوع لوحات توزيع الكهرباء تبعًا لوظيفتها واستخدامها، ويستخدم كل نوع لتلبية احتياجات محددة في أنظمة توزيع الطاقة، ومن أنواع لوحات التوزيع الكهربائية:

النوع	الوصف	الاستخدامات
لوحة التوزيع الرئيسية Main Distribution Board – MDB	اللوحة الأساسية التي تستقبل الكهرباء من المصدر الرئيسي، ثم توزعها على باقي اللوحات.	تستخدم في المباني الكبيرة والمصانع لتوزيع الكهرباء بشكل رئيسي.
لوحات التوزيع الفرعية Sub Distribution Board – SDB	تستقبل الكهرباء من اللوحة الرئيسية وتوزعها على مناطق أو طوابق محددة.	تستخدم لوحات التوزيع الفرعية لتقسيم الأحمال داخل المباني والمنشآت.
لوحة التوزيع النهائية Final Distribution Board – DB	توصل الكهرباء إلى الأحمال النهائية مثل الإضاءة والمقابس.	تستخدم داخل المنازل والمكاتب لتغذية الأجهزة مباشرةً.
لوحة التحكم Control Panel	تتحكم في تشغيل وإيقاف الأجهزة والأنظمة الكهربائية.	تستخدم داخل المصانع وخطوط الإنتاج وأنظمة التشغيل الآلي.
لوحة مركز التحكم بالمحركات Motor Control Center – MCC	مخصصة للتحكم في تشغيل المحركات الكهربائية وحمايتها.	تستخدم داخل المصانع ومحطات المياه والصرف.
لوحة التوزيع الآلي Automatic Transfer Switch – ATS	تقوم بالتحويل التلقائي بين مصدرين كهرباء أحدهما رئيسي والآخر احتياطي.	تستخدم في المستشفيات والمباني الحيوية لضمان استمرار الكهرباء.
لوحات توزيع الجهد المنخفض Low Voltage Panel	تعمل على توزيع الكهرباء في أنظمة الجهد المنخفض.	تستخدم داخل المباني والمنشآت الصناعية والتجارية.
لوحة التوزيع متوسط الجهد Medium Voltage Panel	تستخدم لتوزيع الكهرباء في الجهد المتوسط.	تستخدم داخل محطات التوزيع والمشاريع الكبيرة.

إقرأ المزيد : تعرف على مكونات السويتش جير ودورها في توزيع الطاقة بأمان

ما هي أنواع لوحات التوزيع الكهربائية الخاصة بالمحولات؟

تختلف أنواع لوحات التوزيع الكهربائية الخاصة بالمحول تبعًا للموقع والوظيفة داخل النظام الكهربائي، ومن أنواعها:

لوحة الجهد المتوسط MV Panels:

تستخدم على الجانب الداخل للمحول قبل خفض الجهد، وتستقبل التغذية من الشبكة الكهربائية.

المواصفات:

• تعمل عادةً في نطاق 1 إلى 36 كيلو فولت.
• تحتوي على قواطع جهد متوسط، مفاتيح عزل، وأنظمة حماية متقدمة.

المميزات:

• توفر مستوى عالي من الأمان.
• تتميز بالقدرة على تحمل الأعطال الكبيرة.
• تضمن الدقة في التحكم والحماية.

الاستخدام:

• تستخدم في محطات التوزيع والمشاريع الصناعية الكبرى.

لوحة الجهد المنخفض LV Panels:

تأتي بعد المحول بشكل مباشر، إذ تستقبل الجهد المنخفض وتوزعه على الأحمال المختلفة.

مواصفات لوحات توزيع الجهد المنخفض:

• تعمل حتى 1000 فولت.
• تحتوي على قواطع منخفضة الجهد، قضبان توزيع، وأجهزة قياس.

المميزات:

• سهولة التشغيل والصيانة.
• مرونة في توزيع الأحمال.
• تكلفة أقل مقارنةً بالجهد المتوسط.

الاستخدام:

• المباني، المصانع، المولات، والمنشآت التجارية.

لوحة الربط Bus Coupler Panels:

تستخدم في ربط أكثر من مصدر كهربائي، أو أكثر من محول داخل نفس النظام.

المواصفات:

• تحتوي على قاطع ربط يربط بين قضبان التوزيع المختلفة.

المميزات:

• تضمن استمرارية التغذية الكهربائية.
• تستخدم كحل احتياطي في حالة فشل أحد المصادر.

الاستخدام:

• الأنظمة التي تتطلب موثوقية عالية مثل المستشفيات والمصانع.

لوحة التوزيع الرئيسية للمحول Transformer Main Distribution Panel:

اللوحة الأساسية التي تستقبل خرج المحول وتوزعه على باقي اللوحات الفرعية.

المواصفات:

• تحتوي على قاطع رئيسي، قضبان توزيع عالية السعة، ومخارج متعددة للدوائر الفرعية.

المميزات:

• تنظيم توزيع الطاقة بكفاءة.
• إدارة الأحمال بشكل مركزي.

الاستخدام:

• جميع المنشآت التي تعتمد على محولات لتغذية النظام الكهربائي.

لوحة حماية المحولات Transformer Protection Panels:

مخصصة لحماية المحول من الأعطال المختلفة أثناء التشغيل.

المواصفات:

• تحتوي على مرحلات الحماية، مثل حماية زيادة الحمل، القصر الكهربائي، وارتفاع درجة الحرارة.

المميزات:

• تقليل مخاطر تلف المحول.
• زيادة عمره الافتراضي.
• الاستجابة السريعة للأعطال.

الاستخدام:

• المحطات الكهربائية والمنشآت الصناعية الكبرى.

لوحة القياس والتحكم Metering & Control Panels:

تستخدم لمراقبة أداء المحول والتحكم في تشغيله.

المواصفات:

• تحتوي على أجهزة قياس مثل الفولتميتر والأميتر، وأنظمة تحكم ومؤشرات تشغيل.

المميزات:

• توفير بيانات دقيقة عن استهلاك الطاقة.
• سهولة متابعة حالة النظام.

الاستخدام:

• أنظمة المراقبة والتحكم في المحولات داخل المصانع والمنشآت.

إقرأ المزيد : مكونات محطات التوزيع الكهربائية: كيفية عملها وأهميتها

وظيفة لوحات التوزيع الكهربائية:

تعمل لوحات التوزيع الكهربائية على تنظيم وتوزيع الطاقة الكهربائية، مما يضمن تشغيلها بأمان وكفاءة، وتتمثل وظيفتها في:

• استقبال الكهرباء من المصدر الرئيسي أو المحول، فهي تعمل كحلقة وصل أولى بين مصدر الطاقة وباقي أجزاء النظام الكهربائي.
• توزيع التيار الكهربائي على الدوائر ومختلف الأحمال داخل المنشأة، إذ يتم تقسيم الكهرباء بشكل منظم حسب احتياجات كل جزء من المبنى.
• حماية النظام الكهربائي من الأعطال، ويتم ذلك باستخدام القواطع وأجهزة الحماية لمنع تلف المعدات.
• التحكم في تشغيل وفصل الدوائر الكهربائية عند الحاجة، مما يسمح بإدارة مرنة وآمنة لتشغيل الأحمال المختلفة.
• مراقبة استهلاك الطاقة وتحسين كفاءة التشغيل، مما يساعد في تقليل هدر الطاقة وتحسين استخدام الكهرباء.
• تسهيل عمليات الصيانة بواسطة عزل أجزاء محددة من الشبكة، مما يتيح إجراء الإصلاحات دون التأثير على باقي النظام.

إقرأ المزيد : 6 معايير عن كيفية اختيار المحول الكهربائي المناسب

ما هي المواصفات الفنية في وظيفة لوحات التوزيع الكهربائية؟

تحدد هذه المواصفات كفاءة وأمان أنواع لوحات التوزيع الكهربائية، مما يضمن عملها بشكل مستقر في مختلف الظروف التشغيلية، وهي:

• الجهد المقنن: يحدد مستوى الجهد الذي تعمل عليه اللوحات مثل الجهد المنخفض أو المتوسط، ويجب أن يتوافق مع نظام الشبكة.
• التيار المقنن: أقصى تيار يمكن للوحة تحمله بشكل آمن دون حدوث ارتفاع درجة الحرارة،أو تلف في المكونات.
• قدرة القطع: قدرة القواطع داخل اللوحة على فصل التيارات العالية، وذلك خلال حدوث القصر الكهربائي.
• درجة الحماية: توضح مستوى حماية لوحات التوزيع الكهربائية، وذلك من الغبار والماء والعوامل الخارجية.
• نظام العزل الكهربائي: فهو يضمن فصل الأجزاء الحية عن الهيكل المعدني، لحماية المستخدمين من الصدمات الكهربائية.
• درجة الحرارة التشغيلية: وهي نطاق الحرارة التي يمكن للوحة العمل ضمنها بشكل طبيعي، دون تأثير على الأداء.
• مواد التصنيع: غالبًا تصنع من الصلب أو الألومنيوم المقاوم للصدأ، لضمان المتانة وطول عمر اللوحات.
• نظام التأريض: يضمن تفريغ التيارات الزائدة إلى الأرض، وبالتالي حماية كل المعدات والأفراد.

كيفية اختيار أفضل مصنع لوحات التوزيع الكهربائية؟

يعتمد اختيار أفضل مصنع لوحات التوزيع الكهربائية على عدة معايير فنية تضمن الحصول على منتج آمن وموثوق وعالي الكفاءة، وهي كالتالي:

• الخبرة السابقة: قم باختيار مصنع لديه خبرة طويلة، وسجل ناجح في تنفيذ مشروعات كهربائية مماثلة، مما يعكس جودة إنتاجه.
• الشهادات والمعايير الدولية: منها ISO و IEC، إذ أنها تضمن التزام المصنع بمعايير السلامة والجودة في التصنيع.
• جودة المواد والمكونات: استخدام مكونات كهربائية أصلية مقاومة للحرارة والتآكل يضمن عمرًا أطول، وأداءً أفضل للوحات.
• التكنولوجيا المستخدمة في التصنيع: الاعتماد على أنظمة حديثة في تصميم وتجميع اللوحات، مما يرفع من دقة التصنيع ويقلل الأخطاء.
• اختبارات الجودة والسلامة: يجب أن تخضع المنتجات لاختبارات السلامة مثل العزل وتحمل الجهد، لضمان التشغيل الآمن.
• خدمة ما بعد البيع: وجود دعم فني وصيانة وتوفر قطع الغيار يعد عنصرًا مهمًا، لضمان استمرارية التشغيل.
• إمكانية التوسع والتخصيص: المصنع الجيد يوفر حلولًا مرنة تناسب كافة احتياجات المشاريع المختلفة، ويمكن تطويرها مستقبلًا.

كيفية صيانة لوحات التوزيع الكهربائية؟

تتم صيانة لوحات التوزيع الكهربائية بواسطة عدة إجراءات دورية تهدف للحفاظ على كفاءتها وسلامتها ومنع حدوث الأعطال، كما يلي:

• الفحص البصري الدوري: حيث يتم التأكد من عدم وجود تلف في الأسلاك، أو احتراق أو ارتخاء في التوصيلات داخل اللوحة.
• تنظيف اللوحة من الأتربة: إزالة الغبار والأوساخ التي تؤثر على أداء مكونات اللوحات، أو تسبب ارتفاع درجة الحرارة.
• فحص وشد التوصيلات الكهربائية: التأكد من أن جميع الوصلات محكمة، لتجنب السخونة أو حدوث شرر كهربائي.
• اختبار القواطع وأجهزة الحماية: التأكد من عمل القواطع والمرحلات جيدًا وبشكل صحيح، مع استجابتها السريعة عند الأعطال.
• قياس الأحمال الكهربائية: مراقبة التيار والجهد، للتأكد من عدم وجود زيادة حمل على الدوائر.
• فحص نظام التأريض: التأكد من سلامة التوصيل الأرضي، لحماية المعدات والأفراد من الصدمات الكهربائية.
• الصيانة الوقائية الدورية: إجراء اختبارات وفحوصات دورية، لتجنب وقوع الأعطال المفاجئة وتحسين عمر اللوحة.

لماذا يعد مصنع Beianelec أفضل مصنع لجميع أنواع لوحات التوزيع الكهربائية؟

يعد مصنع Beianelec من المصانع الرائدة عالميًا في مجاله، بفضل مجموعة من المميزات التي تجعله خيارًا مفضلًا في المشاريع الكهربائية الكبرى، ومنها:

• يعتمد المصنع على معايير دولية IEC و ISO خلال التصنيع والاختبار، مما يضمن منتجات آمنة وموثوقة في التشغيل.
• يوفر حلولًا متكاملة وتشمل لوحات الجهد المنخفض والمتوسط والعالي، مما يجعله مناسبًا لمختلف أنواع المشاريع.
• يتم إجراء اختبارات جودة صارمة وشاملة، ومنها اختبارات العزل والتحمل لضمان أداء عالي قبل التشغيل الفعلي.
• يمكن أن يقدم المصنع تصميمات هندسية متخصصة، لتناسب طبيعة كل مشروع وظروف التشغيل المختلفة.
• يتميز بكفاءة عالية وموثوقية التشغيل، حيث أن المنتجات مصممة لضمان استقرار الشبكات الكهربائية وتقليل الأعطال وفترات التوقف.
• يتميز بالانتشار العالمي والخبرة الكبيرة، فهو يعمل في أكثر من 35 دولة مع خبرة في مشاريع الطاقة والبنية التحتية والصناعة.

باختصار، لضمان اختيار أفضل أنواع لوحات التوزيع الكهربائية لمشروعك يمكنك الاعتماد على خبرتنا في مصنع Beianelec والذي يقدم الحلول الكهربائية متطورة تجمع بين الجودة العالية والدقة في التصنيع، تواصل معنا الآن لضمان الأداء الآمن والفعال في مختلف التطبيقات.

الأسئلة الشائعة:

ما هي أنواع لوحات توزيع الجهد المنخفض؟

تشمل لوحات التوزيع الرئيسية MDB، والفرعية SDB، والنهائية DB، ولوحات التحكم Control Panels، ومراكز التحكم بالمحركات MCC، ولوحات التحويل التلقائي ATS.

ما مواصفات لوحات توزيع الجهد المنخفض؟

تعمل عادةً حتى 1000 فولت، وتتميز بقدرة تيار مناسبة للأحمال، ودرجة حماية IP، وقواطع حماية عالية الكفاءة، ونظام عزل وتأريض آمن للتشغيل المستقر.

ما هي لوحة توزيع كهرباء فرعية وما وظيفتها؟

لوحة توزيع كهرباء فرعية هي لوحة تستقبل التغذية من اللوحة الرئيسية، ثم تقوم بتوزيع الكهرباء على أجزاء محددة من المبنى مثل طابق أو قسم معين، وتساعد في تنظيم الأحمال الكهربائية وتسهيل التحكم والصيانة دون التأثير على باقي النظام.
