تعد مكونات السويتش جير هي أساس أنظمة التحكم والحماية وتوزيع الكهرباء في مختلف المنشآت، ولذلك فإن فهم المكونات ووظيفتها يعد ضرورة ملحة لكل من يعمل في مجال الكهرباء والطاقة، إذ أنه من خلال معرفة وظيفة ودور كل مكون في المنظومة، يمكن إدراك كيفية عمل السويتش جير بكفاءة وأمان لضمان استمرارية التشغيل وحماية المعدات والأفراد من الأعطال الكهربائية، ولهذا تابع الدليل التالي لمعرفة مكونات switchgear، مع شرح switchgear منخفض ومتوسط الجهد، وما أهمية الاختبارات في حماية النظام الكهربائي.
ما هو السويتش جير؟
هو نظام أو مجموعة من المعدات الكهربائية تستخدم أساسًا في التحكم في الدوائر الكهربائية، وحمايتها وعزلها داخل شبكات توزيع ونقل الطاقة الكهربائية، وبمعنى أبسط هو منظومة تتحكم في مرور الكهرباء، فتقوم بتشغيلها أو إيقافها، ثم تفصلها عند حدوث أعطال لحماية الأجهزة والأفراد.
أماكن استخدام السويتش جير switchgear:
- محطات توليد وتوزيع الكهرباء.
- المصانع والمنشآت الصناعية.
- المباني الكبيرة والمنشآت الحيوية.
- شبكات نقل وتوزيع الطاقة.
إقرأ المزيد : 6 معايير عن كيفية اختيار المحول الكهربائي المناسب

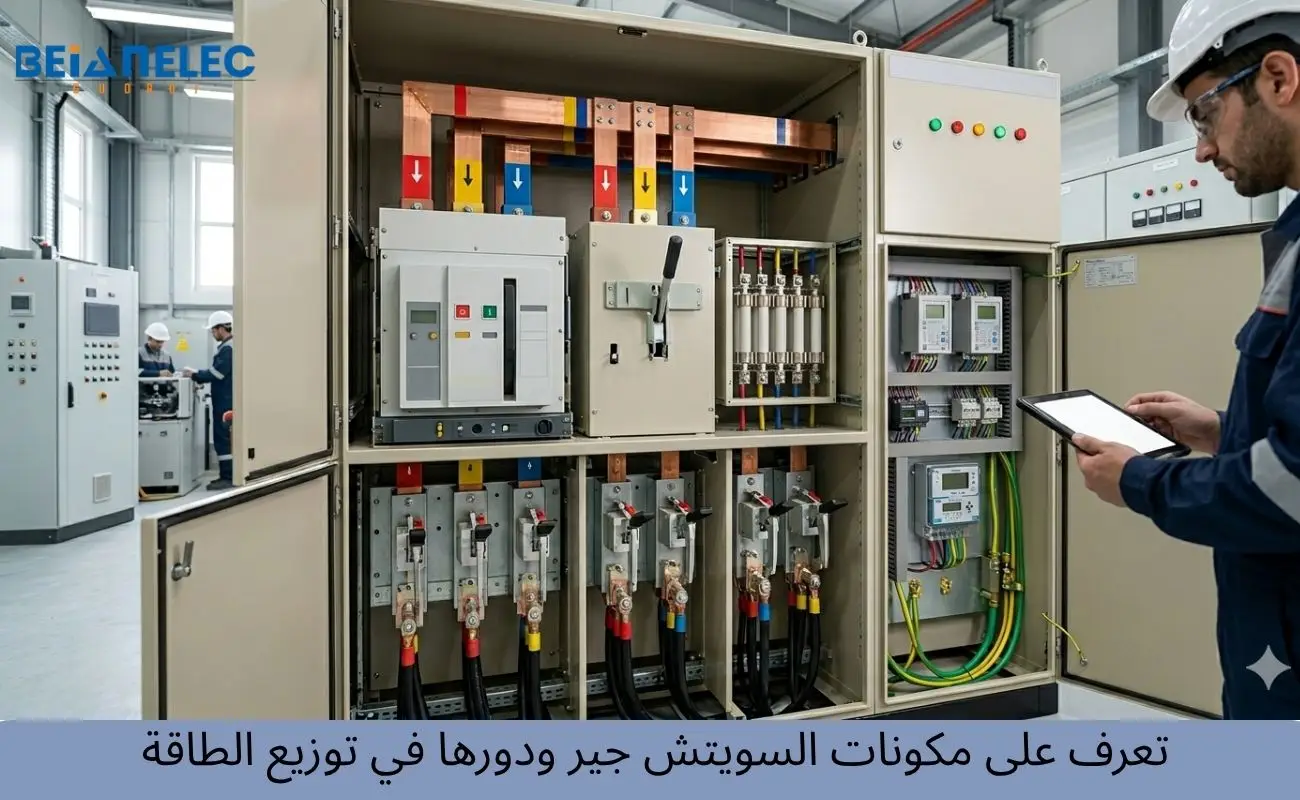

ما هي مكونات السويتش جير؟
يتكون السويتش جير من عدة معدات كهربائية تعمل معًا، ليتم التحكم في الدوائر الكهربائية وحمايتها وتشغيلها بأمان، وإليك أهم مكونات السويتش جير:
1. القواطع الكهربائية Circuit Breakers:
هي أهم عنصر في السويتش جير، وظيفتها قطع التيار الكهربائي تلقائيًا عند حدوث عطل مثل القصر الكهربائي أو زيادة الحمل، وذلك لحماية الشبكة والأجهزة.
2. المفاتيح العازلة Disconnect Switches / Isolators:
تستخدم لفصل جزء معين من الدائرة الكهربائية بشكل آمن خلال أعمال الصيانة، وهي لا تستخدم عادةً لقطع التيار أثناء الحمل، بل للعزل فقط.
3. المصهرات Fuses:
هي عبارة عن وسائل حماية بسيطة تنصهر وتقطع تلقائيًا عند مرور تيار زائد، مما يؤدي إلى فصل الدائرة وحمايتها من التلف.
4. قضبان التوزيع Busbars:
هي قضبان معدنية عادةً من النحاس أو الألومنيوم، إذ تقوم بنقل وتوزيع الكهرباء داخل لوحة السويتش جير إلى الدوائر المختلفة.
5. أجهزة القياس Measuring Instruments:
تستخدم لمراقبة حالة النظام الكهربائي، وهي مثل:
- الأميتر لقياس التيار.
- الفولتميتر لقياس الجهد.
6. أجهزة الحماية Protective Relays:
تقوم بمراقبة التيار والجهد، ولذلك عند اكتشاف أي خلل ترسل إشارة إلى القاطع الكهربائي لفصل الدائرة فورًا.
7. نظام التأريض Earthing System:
يوفر مسارًا آمنًا لتفريغ التيارات الزائدة، أو التسريبات الكهربائية إلى الأرض لحماية الأشخاص والمعدات.
إقرأ المزيد : مكونات محطات التوزيع الكهربائية : كيفية عملها وأهميتها
وظائف مكونات السويتش جير:
إليك الوظائف الأساسية لكل مكون من مكونات السويتش جير:
القواطع الكهربائية Circuit Breakers:
- قطع التيار الكهربائي تلقائيًا عند حدوث أعطال مثل القصر أو زيادة الحمل.
- حماية المعدات والشبكة من التلف.
- إعادة توصيل الدائرة بعد إصلاح العطل.
المفاتيح العازلة Disconnect Switches / Isolators:
- فصل جزء من الدائرة الكهربائية بشكل آمن تمامًا.
- السماح بإجراء الصيانة دون وجود تيار كهربائي.
- لا تستخدم عادةً أثناء مرور تيار كهربائي.
المصهرات Fuses:
- حماية الدوائر من التيار الزائد.
- تنصهر عند زيادة التيار فتفصل الدائرة فورًا.
- يتم استبدالها بعد عملها.
قضبان التوزيع Busbars:
- نقل وتوزيع التيار الكهربائي داخل اللوحة.
- ربط مصادر التغذية بالدوائر المختلفة.
- تحمل تيارات عالية بكفاءة.
أجهزة القياس Measuring Instruments:
- مراقبة الجهد والتيار والطاقة.
- إعطاء معلومات عن حالة النظام الكهربائي.
- المساعدة في اكتشاف أي خلل مبكرًا.
المرحلات الوقائية Protective Relays:
- مراقبة الدائرة الكهربائية باستمرار.
- اكتشاف الأعطال وإرسال أمر للقاطع للفصل.
- حماية النظام سريعًا وبدقة.
نظام التأريض Earthing System:
- توجيه التيارات الخطيرة إلى الأرض.
- حماية الأشخاص من الصدمات الكهربائية.
- تقليل مخاطر الأعطال الكهربائية.
low voltage switchgear شرح:
Low Voltage Switchgear أو السويتش جير منخفض الجهد هو مجموعة من المعدات الكهربائية التي تستخدم للتحكم في الدوائر الكهربائية، وحمايتها في أنظمة الجهد المنخفض، أي التي تكون عادةً أقل من 1000 فولت أي 1 كيلو فولت.
أي هو لوحة أو منظومة كهربائية تستخدم لتوزيع الكهرباء منخفضة الجهد داخل المباني والمنشآت، مع توفير الحماية والتحكم في الدوائر.
مكونات الـ Low Voltage Switchgear الأساسية:
- القواطع الكهربائية.
- المفاتيح العازلة.
- المصهرات.
- قضبان التوزيع.
- أجهزة القياس.
- المرحلات الوقائية.
وظائف الـ Low Voltage Switchgear:
- توزيع الكهرباء داخل المباني والمنشآت.
- حماية الدوائر من الأعطال مثل القصر وزيادة الحمل.
- التحكم في تشغيل وفصل الدوائر الكهربائية.
- عزل أجزاء من الشبكة لإجراء الصيانة بأمان.
- مراقبة حالة النظام الكهربائي.
أماكن استخدام الـ Low Voltage Switchgear:
- المباني السكنية الكبيرة.
- المولات والمستشفيات.
- المنشآت الصناعية.
- مراكز البيانات.
باختصار، الـ Low Voltage Switchgear هو نظام توزيع وحماية كهربائي يعمل في الجهد المنخفض، لضمان تشغيل آمن وموثوق للكهرباء داخل المنشآت.
medium voltage switchgear شرح:
Medium Voltage Switchgear السويتش جير متوسط الجهد هو مجموعة من المعدات الكهربائية تستخدم للتحكم في الدوائر الكهربائية وحمايتها في أنظمة الجهد المتوسط، والذي يكون عادةً بين 1 كيلو فولت إلى 36 كيلو فولت تقريبًا.
أي هو نظام كهربائي يستخدم في توزيع وتحويل وحماية الكهرباء ذات نظام الجهد المتوسط في الشبكات، خاصةً بين محطات التوزيع والمصانع والمنشآت الكبيرة.
مكونات الـ Medium Voltage Switchgear الأساسية:
- القواطع الكهربائية المتوسطة الجهد.
- المفاتيح العازلة.
- قضبان التوزيع.
- المرحلات الوقائية.
- أجهزة القياس والتحكم.
- أنظمة التأريض والعزل.
وظائف الـ Medium Voltage Switchgear:
- توزيع الكهرباء من محطات التوزيع إلى الأحمال الكبيرة.
- حماية الشبكة من الأعطال مثل القصر وزيادة الحمل.
- فصل الدوائر المعطوبة بسرعة لتقليل الأضرار.
- عزل أجزاء من الشبكة لإجراء الصيانة بأمان.
- تحسين استقرار وكفاءة نظام الكهرباء.
أماكن استخدام الـ Medium Voltage Switchgear:
- محطات التوزيع الكهربائية.
- المصانع الكبيرة.
- شركات البترول والغاز.
- المستشفيات الكبيرة.
- المنشآت الصناعية الضخمة.
باختصار، الـ Medium Voltage Switchgear هو نظام حماية يتحكم في كهرباء ذات الجهد المتوسط، كما يستخدم كحلقة وصل مهمة بين شبكات الجهد العالي والمستهلكين الكبار.
أهم اختبارات السويتش جير:
تعد اختبارات السويتش جير ضرورية لسلامة النظام الكهربائي قبل وأثناء التشغيل، حيث تكتشف أي مشاكل في العزل أو التوصيلات، ومن أهمها:
1. اختبار المقاومة العازلة:
- يتم فيه قياس مقاومة العزل بين الأجزاء الحية والأرضي.
- الهدف: التأكد من عدم وجود تسريب كهربائي أو ضعف في العزل.
- يستخدم جهاز الميجر Megger.
2. اختبار تحمل الجهد:
- يتم تطبيق جهد عالي جدًا على السويتش جير لفترة قصيرة.
- الهدف: التأكد من أن العزل قادر على تحمل الجهد دون انهيار.
- يعد من أهم اختبارات الأمان.
3. اختبار الاستمرارية:
- التأكد من سلامة التوصيلات الكهربائية داخل الدائرة.
- الهدف: ضمان عدم وجود قطع أو خلل في التوصيل.
4. اختبار تشغيل القواطع:
- يتم فيه تشغيل وفصل القاطع يدويًا وكهربائيًا.
- الهدف: التأكد من أن القاطع يعمل بشكل صحيح وسريع عند الحاجة.
5. اختبار التتابع الوقائي:
- اختبار عمل الريليهات عند حدوث أعطال وهمية.
- الهدف: التأكد من أنها ترسل أمر الفصل في الوقت المناسب.
6. اختبار قياس المقاومة التلامسية:
- قياس مقاومة نقاط التلامس داخل القواطع.
- الهدف: التأكد من عدم وجود سخونة أو فقد في الطاقة.
7. اختبار التأريض:
- قياس مقاومة نظام التأريض.
- الهدف: ضمان تفريغ التيارات الخطيرة إلى الأرض بأمان.
مميزات السويتش جير من شركة Beianelec:
السويتش جير من مصنع Beianelec يتميز بأنه آمن، موثوق، عالي الجودة، ومرن في الاستخدام، مما يجعله مناسبًا لكافة أنظمة توزيع وحماية الكهرباء في المشاريع الصناعية والبنية التحتية.
ومن مميزات السويتش جير من Beianelec:
- جودة تصنيع عالية وفق معايير دولية مثل IEC و ISO، مما يضمن لك أداءً موثوقًا وآمنًا لكل مكونات السويتش جير في التشغيل.
- تطبيقات متعددة في أنظمة الجهد المنخفض والمتوسط، لتوزيع وحماية الكهرباء في المصانع والمنشآت والشبكات الكهربائية.
- حماية متقدمة للنظام الكهربائي من الأعطال الخطيرة، مثل القصر الكهربائي وزيادة الحمل لضمان استقرار الشبكة.
- تصميم مرن وقابل للتوسعة يناسب احتياجات المشاريع المختلفة، ويمكن تطويره حسب النظام الكهربائي.
- كفاءة تشغيل عالية وسهولة الصيانة، مما يقلل وقت التوقف ويزيد معدل استمرارية العمل.
- أنظمة أمان قوية تشمل الفصل السريع للأعطال، مع العزل الآمن لمختلف الأجزاء الكهربائية.
فإذا كنت ترغب في اختيار أفضل حلول مكونات السويتش جير، لا تتردد في معرفة أحدث التقنيات التي يقدمها مصنع Beianelec، حيث يجمع بين الجودة العالية والأمان والكفاءة في أنظمة توزيع وحماية الكهرباء، ولهذا تواصل مع فريقنا لاختيار الأفضل لمشروعك.
الأسئلة الشائعة:
ما هو low voltage switchgear شرح؟
هو نظام كهربائي يستخدم في التحكم وحماية وتوزيع الكهرباء في الجهد المنخفض أقل من 1000 فولت في المباني والمنشآت، أيضًا يستخدم في توزيع آمن للكهرباء منخفضة الجهد وحماية الدوائر من الأعطال.
ما هو medium voltage switchgear شرح؟
هو نظام كهربائي يعمل في الجهد المتوسط من 1 إلى 36 كيلو فولت ويستخدم في توزيع وحماية الكهرباء بين محطات التوزيع والمستهلكين الكبار، أي نقل وتوزيع الطاقة الكهربائية بأمان في الشبكات المتوسطة.
ما أهمية اختبارات السويتش جير؟
تهدف إلى التأكد من سلامة العزل، كفاءة التشغيل، واكتشاف جميع الأعطال قبل التشغيل لضمان الأمان والاستمرار، وتضمن حماية النظام الكهربائي ومنع الأعطال المفاجئة.
ما هي أهم مكونات السويتش جير؟
يتكون من: القواطع، المفاتيح العازلة، المصهرات، قضبان التوزيع، أجهزة القياس، والمرحلات الوقائية، وتعمل مكونات Switchgear معًا لتحقيق التحكم والحماية في الدوائر الكهربائية.
