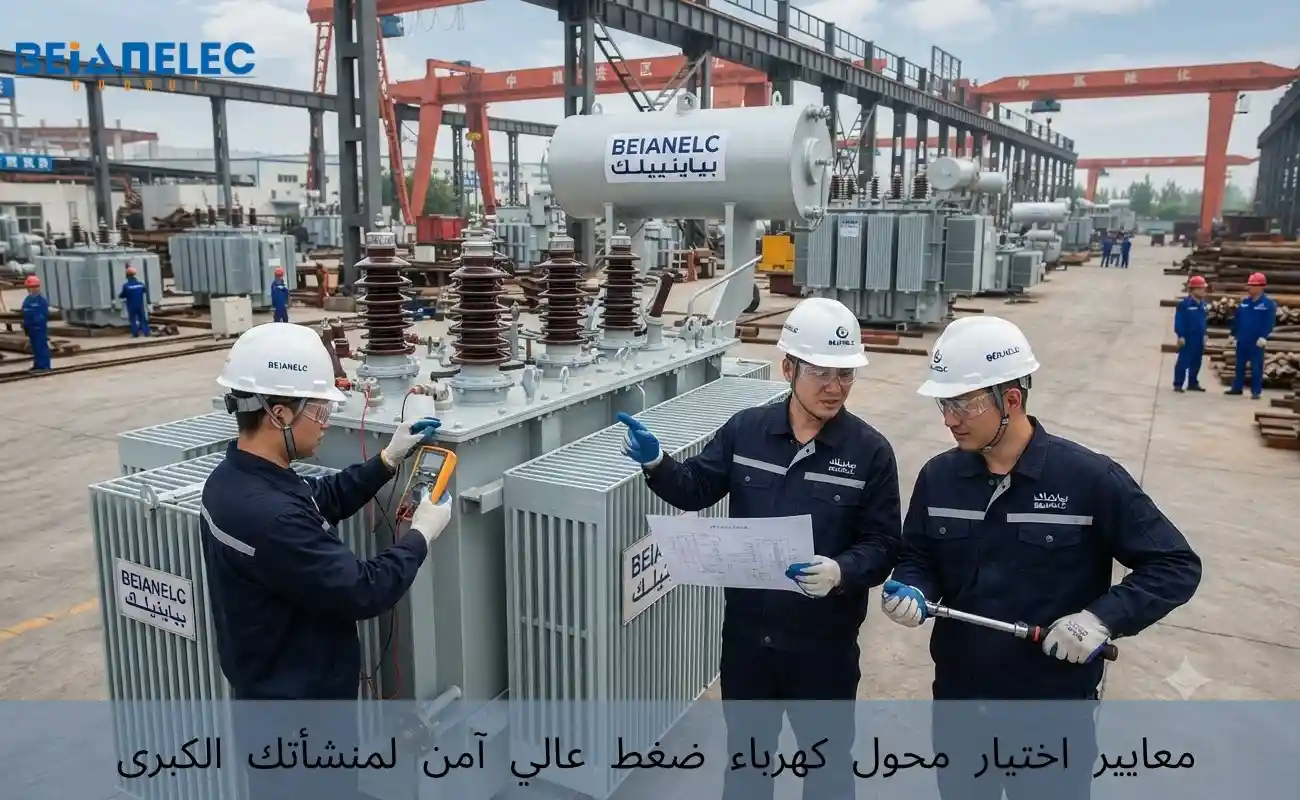

معايير اختيار محول كهرباء ضغط عالي آمن لمنشأتك الكبرى

هل تعلم أن اختيار محول كهرباء ضغط عالي لا يطابق المعايير الهندسية الدقيقة يكلف منشأتك خسائر مالية كبيرة على المدى الطويل، فضلًا عن مخاطر تشغيلية تعطل الإنتاج بالكامل؟ يمثل هذا الجهاز أحد أهم المكونات الأساسية في منظومة نقل وتوزيع الطاقة الكهربائية، ويتمثل دوره في تحويل مستويات الجهد بما يضمن نقل الطاقة بكفاءة عالية وأقل قدر ممكن من الفاقد، ونظرًا لأهميته البالغة، نقدم لك المعايير الهندسية الواجب مراعاتها عند اختياره لضمان سلامة منشأتك.

ما مفهوم محول كهرباء ضغط عالي؟

هو جهاز كهربائي يستخدم في تحويل الجهد الكهربائي الفولت من مستوى إلى آخر إما برفعه Step-up أو خفضه Step-down، مع الحفاظ على التردد الكهربائي كما هو، وذلك اعتمادًا على مبدأ الحث الكهرومغناطيسي.و ذلك ما يسمي محول كهرباء ضغط عالي .

أهمية محول كهرباء ضغط عالي في شبكات توزيع الكهرباء:

تلعب محولات الضغط العالي دورًا محوريًا في منظومة نقل وتوزيع الطاقة، بحيث تمثل حلقة الوصل الأساسية بين محطات التوليد والمستهلك، ومن أهميتها:

• تقليل فاقد الطاقة أثناء النقل: يسمح رفع الجهد الكهربائي لمستويات عالية بنقل الطاقة بتيار منخفض، مما يحد من الفاقد الحراري الناتج عن مقاومة الأسلاك، ويحافظ على كفاءة النظام الكهربائي بأكمله.
• تمكين النقل لمسافات طويلة: بفضل تلك المحولات، أصبح بالإمكان نقل الطاقة الكهربائية من محطات توليد بعيدة على بعد مئات الكيلومترات، إلى المدن والمناطق الصناعية دون خسائر كبيرة في الطاقة.
• خفض التكلفة الاقتصادية للنقل: يقلل استخدام الجهد العالي من الحاجة إلى أسلاك سميكة ومكلفة، إذ يمكن نقل الكمية نفسها من الطاقة بأسلاك أرفع نسبيًا عند رفع الجهد وخفض التيار.
• تحسين استقرار الشبكة الكهربائية: يساهم محول كهرباء ضغط عالي في توزيع الأحمال الكهربائية بشكل متوازن بين المناطق المختلفة، مما يقلل من احتمالية حدوث انقطاعات مفاجئة أو تذبذبات في الجهد.
• تسهيل عملية التحويل التدريجي للجهد: تعمل المحولات كحلقة وسيطة تتيح خفض الجهد العالي تدريجيًا عبر عدة مراحل، ثم وصولًا إلى مستوى الجهد المنخفض الآمن والمناسب للاستخدام المنزلي والتجاري.
• دعم موثوقية إمداد الطاقة: عبر تقليل الأعطال الناتجة عن الفاقد الحراري والحمل الزائد، تساهم هذه المحولات في ضمان استمرارية إمداد الكهرباء دون انقطاعات متكررة.

معايير هندسية دقيقة لاختيار محول كهرباء ضغط عالي ملائم للمنشآت الكبرى:

يتطلب اختيار محول كهرباء ضغط عالي المناسب للمنشآت الكبرى، دراسة دقيقة لمجموعة معايير هندسية تضمن كفاءة التشغيل وسلامة الشبكة الكهربائية، ومن أهمها:

المعيار الهندسي	الوصف والأهمية
القدرة الاسمية kVA / MVA	يجب أن تتناسب مع الحمل الكهربائي الكلي للمنشأة، مع مراعاة هامش أمان للتوسعات المستقبلية.
نسبة التحويل Voltage Ratio	تحديد جهد الدخل والخرج بدقة، بما يتوافق مع مستوى الجهد المتاح من الشبكة والجهد المطلوب للتشغيل الداخلي.
نوع التبريد	اختيار النظام المناسب زيتي أو جاف، بناءً على طبيعة الموقع والبيئة المحيطة ومدى الحاجة إلى تهوية أو تبريد إضافي.
مستوى العزل Insulation Class	يحدد قدرة المحول على تحمل الإجهادات الكهربائية والحرارية دون تلف، ويختلف باختلاف الظروف البيئية للمنشأة.
نسبة الفاقد Losses	تشمل الفاقد الحديدي والفاقد النحاسي، وكلما قلت هذه النسبة زادت كفاءة التشغيل وانخفضت تكلفة التشغيل طويلة الأمد.
مستوى الضوضاء الصوتية	معيار مهم بشكل خاص في المنشآت القريبة من مناطق سكنية، أو التي تتطلب بيئة عمل هادئة.
درجة الحماية IP Rating	تحدد مدى مقاومة المحول للعوامل الخارجية كالغبار والرطوبة، خصوصًا في المواقع الصناعية أو الخارجية.
معامل الحمل Load Factor	دراسة أنماط الاستهلاك خلال اليوم، ليتم تحديد الحجم الأمثل الذي يحقق التوازن بين الكفاءة والتكلفة.
متطلبات الصيانة	مدى سهولة الوصول لأجزاء المحولات وتوافر قطع الغيار، وهو عامل حاسم لاستمرارية التشغيل.
المطابقة للمواصفات القياسية	التأكد من توافق المحول مع المواصفات المحلية والدولية، مثل IEC و IEEE لضمان السلامة والاعتمادية.

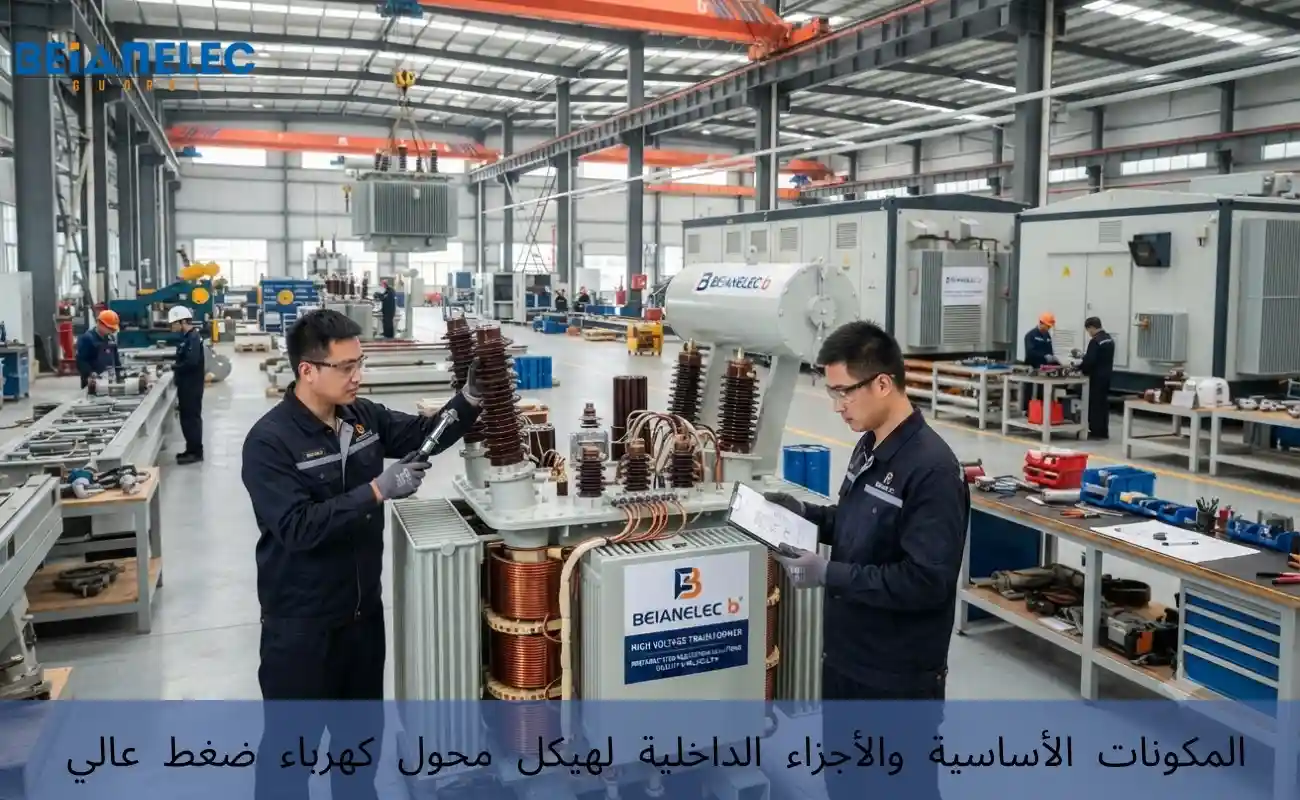

المكونات الأساسية والأجزاء الداخلية لهيكل محول كهرباء ضغط عالي:

تتكون محول كهرباء ضغط عالي من مجموعة أجزاء متكاملة تعمل معًا، بما يضمن تحويل الجهد الكهربائي بكفاءة وأمان، وفيما يلي أبرز هذه المكونات:

القلب الحديدي Core:

• يصنع من صفائح رقيقة من الحديد السيليكون، وهي تكون مرصوصة فوق بعضها.
• يعمل القلب كمسار للتدفق المغناطيسي بين الملفين.
• ويتميز بالتصميم الخاص الذي يقلل من الفاقد الناتج عن التيارات الدوامية والهسترة المغناطيسية.

الملف الابتدائي Primary Winding:

• يستقبل الجهد الكهربائي الداخل من مصدر التغذية.
• وتتم صناعته من الأسلاك النحاسية أو الألومنيوم المعزولة بعناية، لتحمل الإجهادات الكهربائية العالية.

الملف الثانوي Secondary Winding:

• ينتج الجهد الكهربائي الخارج بعد عملية التحويل.
• يتم تحديد عدد لفاته بالنسبة للملف الابتدائي نسبة رفع أو خفض الجهد.

الزيت العازل Insulating Oil:

• يستخدم فقط في المحولات الزيتية.
• يقوم بتبريد الملفات والقلب الحديدي.
• إضافةً لدوره كعازل كهربائي يمنع حدوث تفريغات، أو شرارات بين الأجزاء المشحونة.

الخزان الرئيسي Main Tank:

• يحتوي على القلب، الملفات، مع زيت العزل.
• يصمم بمواد مقاومة للتآكل والعوامل الجوية لحماية فائقة.

المبرد الخارجي Radiator/Cooling Fins:

• يستخدم في تبديد الحرارة الناتجة عن التشغيل.
• يعمل بالتبادل الحراري الطبيعي أو باستخدام مراوح تبريد إضافية تكون في محول كهرباء ضغط عالي ذات القدرات الكبيرة.

صمام تنفيس الضغط Pressure Relief Valve:

• جهاز أمان يعمل على تصريف الضغط الزائد داخل الخزان في حالة حدوث خلل مفاجئ.
• يحمي محولات الكهرباء الضغط العالي من الانفجار أو التلف الجسيم.

مؤشر مستوى الزيت Oil Level Indicator:

• يتيح مراقبة كمية الزيت داخل الخزان بشكل مستمر.
• يستخدم في التأكد من كفاية التبريد والعزل.

العوازل الخزفية Bushings:

• تستخدم لربط الملفات الداخلية بالدوائر الكهربائية الخارجية.
• تحافظ على العزل الكهربائي بين الموصلات الكهربائية والخزان المعدني.

مبدل الجهد Tap Changer:

• جهاز يسمح بتعديل نسبة التحويل بين الملفين بشكل يدوي أو أوتوماتيكي.
• يستخدم للتكيف مع تغيرات الحمل أو تذبذبات الجهد في الشبكة.

مروحة التبريد Cooling Fan:

• تضاف في بعض التصاميم لتعزيز كفاءة التبريد.
• خصوصًا في المحولات المعرضة لأحمال تشغيلية عالية أو ظروف بيئية حارة.

إقرأ المزيد : مصنع لوحات التحكم الكهربائية Beianelec بمواصفات IEC العالمية

تأثير الرطوبة والعوامل الجوية القاسية على كفاءة المحول وطرق الحماية المتطورة:

تعد العوامل البيئية القاسية وفي مقدمتها الرطوبة، من أقوى التحديات التي تواجه محول كهرباء ضغط عالي أثناء التشغيل، حيث تؤثر عليه كالتالي:

تأثير الرطوبة على العزل الكهربائي:

يسبب تسرب الرطوبة إلى داخل المحول ضعف خواص الزيت العازلة ومواد العزل الأخرى، مما يزيد من حدوث تفريغات كهربائية أو أعطال في العزل بين الملفات.

التآكل الناتج عن الرطوبة:

تتسبب الرطوبة المستمرة في تآكل الأجزاء المعدنية للخزان والعوازل الخزفية، فهي تضعف البنية الخارجية وتقلل من قدرته على تحمل الظروف التشغيلية القاسية.

تأثير التقلبات الحرارية الشديدة:

تسبب الفروق الكبيرة بين درجات الحرارة النهارية والليلية تمدد وانكماش متكرر في مكونات المحول، مما يسبب إجهاد ميكانيكي يؤثر على الوصلات والعوازل.

تأثير الغبار والرمال:

في البيئات الصحراوية، يسبب تراكم الغبار على العوازل الخزفية تقليل كفاءة العزل السطحي، خاصةً عند اقترانه بالرطوبة، مما يزيد خطر حدوث تفريغات سطحية.

أنظمة التنفس المجفف Silica Gel Breathers:

تستخدم لامتصاص الرطوبة من الهواء الداخل إلى خزان الزيت خلال تغير درجات الحرارة، وهي من أبسط وأكثر الحلول انتشارًا للحد من تسرب الرطوبة.

الطلاءات الواقية المتطورة:

تستخدم طبقات طلاء خاصة ومقاومة للتآكل والعوامل الجوية في حماية الأسطح المعدنية الخارجية للمحول، مما يطيل عمرها التشغيلي في البيئات القاسية.

أنظمة العزل المحسنة:

أدى التطور التقني إلى ابتكار مواد عازلة أكثر مقاومة للرطوبة والحرارة، منها الورق العازل المقوى والراتنجات الحرارية، وهي تحافظ على العزل لفترات أطول.

أجهزة المراقبة الذكية:

تراقب أنظمة الاستشعار الحديثة مستويات الرطوبة داخل الزيت العازل ودرجات الحرارة باستمرار، لكشف أي خلل واتخاذ إجراءات وقائية قبل تفاقم المشكلة.

الحاويات المغلقة هرمتيًا Hermetically Sealed Tanks:

تستخدم داخل بعض التصاميم الحديثة لمنع أي تلامس مباشر بين الزيت العازل والهواء الخارجي، مما يقلل بشكل كبير من مخاطر تسرب الرطوبة.

إقرأ المزيد : محولات رفع الجهد الكهربائي | حلول كفاءة الطاقة من Beianelec

نصائح وإرشادات هندسية يجب مراعاتها قبل التعاقد على توريد محولات الضغط العالي:

يتطلب التعاقد على توريد محول كهرباء ضغط عالي دراسة هندسية وفنية دقيقة قبل اتخاذ القرار النهائي، وفيما يلي أبرز النصائح الواجب مراعاتها:

• تأكد من مطابقة المحول المعروض للمواصفات المطلوبة من حيث القدرة والجهد ونسبة التحويل، مع عدم الاكتفاء بمواصفات العروض التجارية.
• تحقق من الحصول على شهادات تطابق المواصفات الدولية المعتمدة مثل IEC و IEEE، وذلك كضمان لسلامة التصنيع وجودة المواد المستخدمة.
• من المهم التحقق من تاريخ الشركة المصنعة وحجم عملها السابقة، ومدى التزامها بمواعيد التسليم في مشاريع مماثلة.
• احرص على أن يشمل العقد بنودًا واضحة بشأن الصيانة الدورية، مع توافر قطع الغيار وسرعة الاستجابة في حال حدوث أعطال طارئة.
• ينبغي التدقيق في مدة الضمان والحالات المشمولة به، وتجنب العقد الذي يحتوي على استثناءات واسعة قد تضعف من قيمة الضمان الفعلية.
• يفضل طلب تقارير اختبارات المصنع Factory Acceptance Test والتي تثبت أداء محول كهرباء ضغط عالي قبل الشحن، والتأكد من مطابقتها للمعايير المعتمدة.
• لا تكتفي بمقارنة سعر الشراء المبدئي فقط، بل تقييم التكلفة الإجمالية على المدى الطويل وتشمل الفاقد التشغيلي وتكاليف الصيانة والتشغيل.
• يجب مراعاة ظروف المناخ والبيئة للموقع ومنها درجات الحرارة والرطوبة، عند اختيار مواصفات العزل والتبريد المناسبة.
• ينبغي أن تحدد العقود بدقة الجهة المسؤولة عن النقل والتركيب والتشغيل التجريبي، لتفادي أي التباس أو تنازع في المسؤوليات لاحقًا.
• استعن برأي استشاري متخصص عند مراجعة العروض الفنية والعقود قبل التوقيع، لضمان حماية مصالح المنشأة من الناحيتين الفنية والقانونية.

إقرأ المزيد : مكونات محطات التوزيع الكهربائية: كيفية عملها وأهميتها

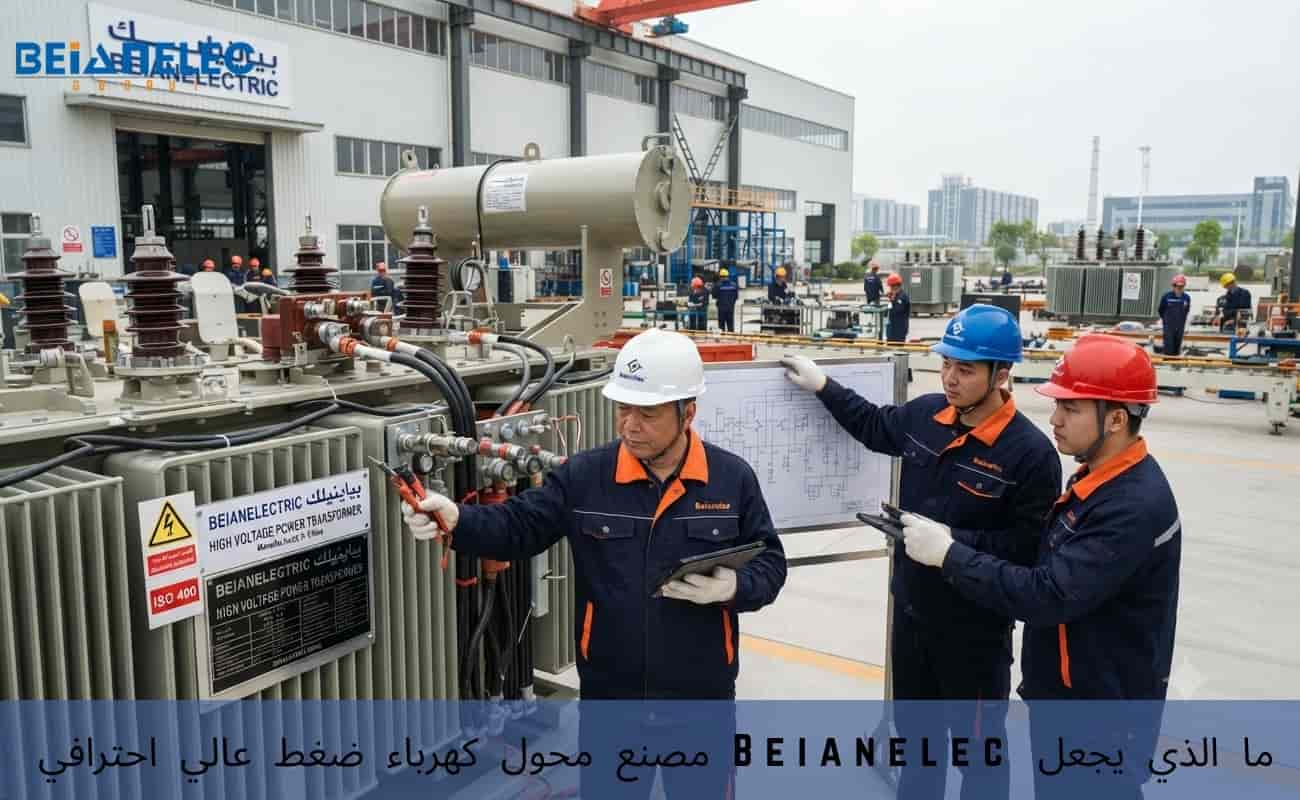

ما الذي يجعل Beianelec مصنع محول كهرباء ضغط عالي احترافي؟

يبرز مصنع Beianelec كأحد الأسماء التي تجمع بين الخبرات الطويلة والمعايير العالمية الصارمة، وفيما يلي أبرز الجوانب التي تعكس احترافيته:

• تطور من عام 2014 من فريق هندسي محلي لعلامة تجارية عالمية، يصدر منتجاته إلى أكثر من 18 دولة حول العالم.
• حصل على شهادات ISO 9001 و ISO 14001، إلى جانب الالتزام بمعايير IEC العالمية لتطابق منتجاته المواصفات الفنية والبيئية المعتمدة دوليًا.
• تغطي المنتجات نطاق جهد يمتد من 6 كيلوفولت وحتى 220 كيلوفولت، بما يلبي احتياجات مختلف المنشآت على تنوع أحجامها.
• يضم فريقًا يزيد عن 35 خبيرًا هندسيًا متخصصًا، إلى جانب مساحة تصنيع تتجاوز 10 آلاف متر مربع مما يعكس القدرة الإنتاجية الكبيرة للمنشأة.
• تخضع المنتجات لاختبارات روتينية ونوعية دقيقة قبل الشحن، بما يضمن التزامها بالمعايير العالمية ويحقق أقصى درجات الموثوقية التشغيلية ، مثل محول كهرباء ضغط عالي
• يقدم حلولًا مخصصة لقطاعات متعددة، من بينها محطات البتروكيماويات التي تحتاج طاقة مستقرة في بيئة صناعية قاسية ومصانع أشباه الموصلات التي تتطلب طاقة نظيفة منخفضة الضوضاء، إضافةً إلى محطات الطاقة والبنية التحتية والمؤسسات المهتمة بكفاءة استهلاك الطاقة.

تواصل الآن مع Beianelec للحصول على استشارة فنية متخصصة تساعدك في اختيار محول كهرباء ضغط عالي يلبي احتياجات مشروعك بموثوقية، فنحن لدينا الخبرة التي تضمن لك حلولًا كهربائية موثوقة تدعم استقرار التشغيل، كما تقلل التكاليف على المدى الطويل.

الأسئلة الشائعة:

ما الفرق بين محول كهرباء ضغط عالي الزيتي والجاف؟

يستخدم المحول الزيتي الزيت العازل في التبريد والعزل، ويناسب منشآت صناعية كبرى، بينما يعتمد المحول الجاف على الهواء للتبريد بدون استخدام الزيوت، مما يجعله أكثر أمانًا للاستخدام داخل المباني والمناطق المزدحمة.

كم يبلغ العمر الافتراضي لمحول الضغط العالي؟

يتراوح عادةً بين 25 و40 عامًا، ويعتمد على جودة التصنيع، انتظام أعمال الصيانة الدورية، ومدى ملاءمة المحول للظروف البيئية المحيطة به.

ما العلامات التي تشير إلى ضرورة صيانة أو استبدال المحول؟

ارتفاع درجة حرارة التشغيل فجأة، ظهور أصوات أو روائح غريبة، انخفاض نسبة الزيت العازل، أو تكرار حالات الفصل أو تذبذب الجهد دون سبب واضح.
