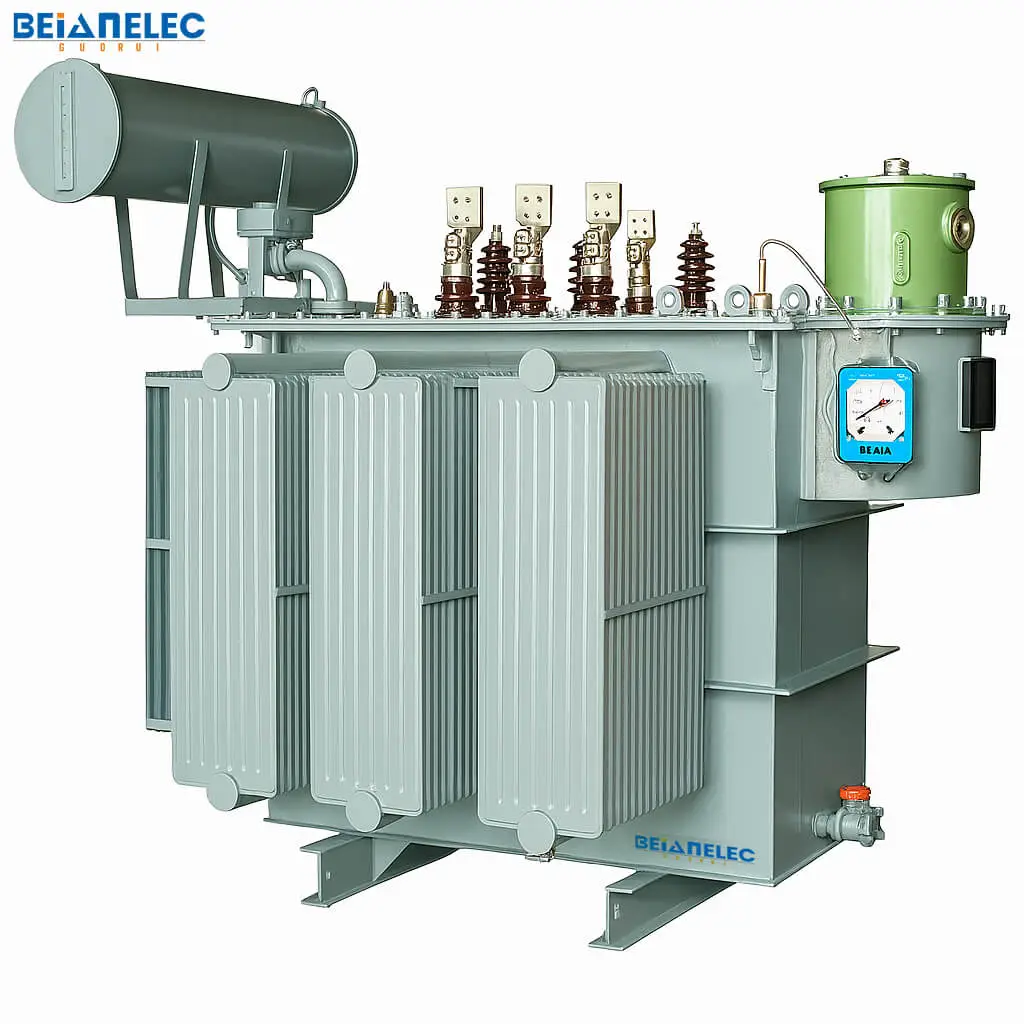

Le transformateur de puissance immergé dans l’huile, basé sur un savoir-faire accumulé depuis plusieurs décennies dans le domaine des transformateurs de distribution immergés dans l’huile, a été fourni par YUEBIAN à diverses industries, notamment les semi-conducteurs, la sidérurgie et la pétrochimie.
De plus, en tant que fournisseur complet et de premier plan de solutions de transformateurs de distribution immergés dans l’huile, nous répondons aux exigences élevées de nos clients en développant et fabriquant aussi bien des transformateurs de distribution écologiques montés sur poteau que des transformateurs de puissance immergés dans l’huile à haute efficacité.
Les transformateurs de distribution immergés dans l’huile et les transformateurs montés sur poteau sont conçus pour les centres électriques, les postes et les réseaux. Quant aux transformateurs de puissance immergés dans l’huile montés au sol, ils sont utilisés dans les systèmes de distribution publique, les bâtiments commerciaux et les complexes industriels.

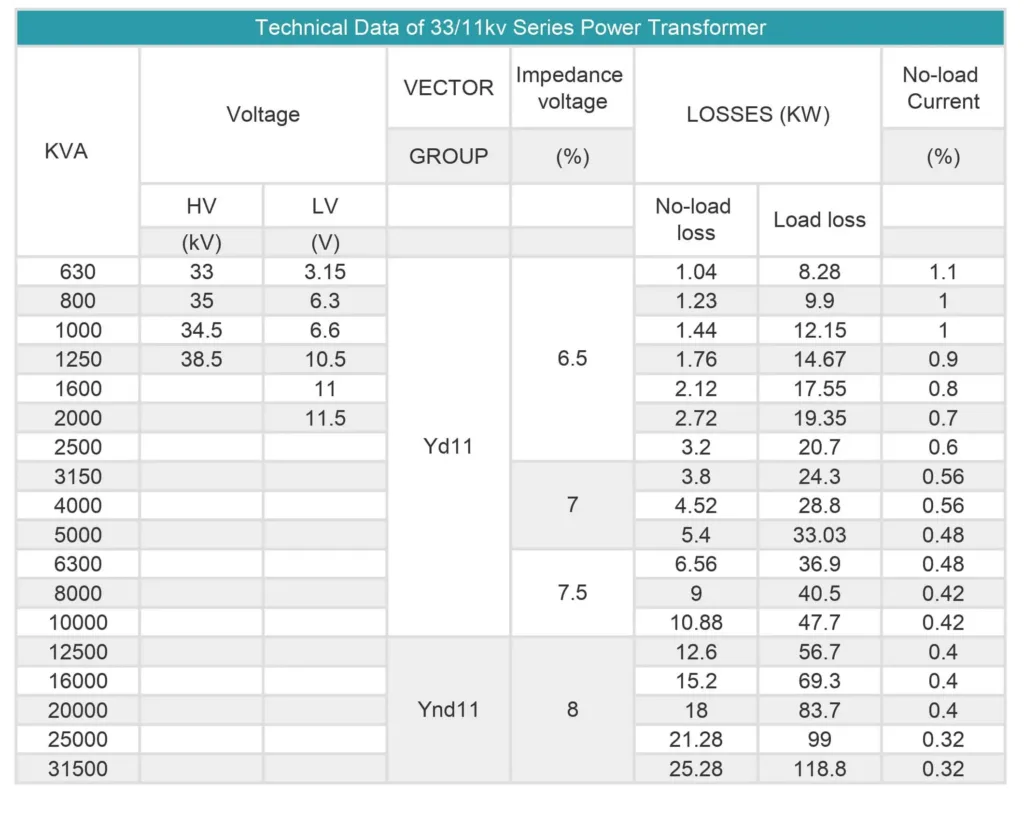

Phase : trois
Méthode de refroidissement : ONAN, ONAF / OFAF
Fréquence : 50 ou 60 Hz
Groupe vectoriel du transformateur de puissance utilisé dans la sous-station 33/11 kV : Dyn11, Yd11, Ynd11 ou autres
Plage de puissance : 100 kVA à 31 500 kVA
Tension primaire : 30 kV à 38,5 kV
Refroidisseurs : parois ondulées ou radiateur
Conservation de l’huile : hermétiquement scellée ou à conservateur / à respiration libre
Changeur de prises : hors circuit ou en charge. 3 positions ; 5 positions ; 7 positions ; 9 positions ; 13 positions ; 17 positions
Fluide de refroidissement : huile minérale
Matériaux d’enroulement : aluminium ou cuivre
Éléments : vanne de vidange d’huile, indicateur de niveau d’huile, thermomètre, relais de gaz, soupape de surpression, borne de mise à la terre, anneaux de levage, plaque signalétique, traversées extérieures, etc.
Plaque signalétique : Oui (marque YUEBIAN ou marque du client)
Normes d’exécution : IEC 60076, GB1094.1-2018
Le transformateur triphasé immergé dans l’huile produit par notre société adopte une nouvelle structure d’isolation afin d’améliorer la résistance aux courts-circuits ; le noyau magnétique est fabriqué en tôle d’acier au silicium laminée à froid de haute qualité ; les enroulements haute tension sont réalisés avec du fil de cuivre sans oxygène de haute qualité. Il adopte une structure cylindrique multicouche ; toutes les pièces solides sont spécialement fixées pour éviter tout desserrage.
Le produit présente les caractéristiques d’un rendement élevé et de faibles pertes, ce qui permet d’économiser une grande quantité d’énergie et de coûts de fonctionnement, tout en générant des bénéfices sociaux significatifs. Il s’agit d’un produit de nouvelle technologie promu.
• Procédé de soudage unique, sans fuite
Suppression des colonnes de pression haute et basse afin de réduire les soudures ; la paroi du réservoir utilise des plaques d’acier de grande largeur pour limiter les joints ; un procédé de soudage unique garantit la qualité de l’assemblage.
• Structure à rainure
Toutes les brides d’étanchéité sont rainurées afin d’assurer une performance de scellement optimale.
• Contrôle des fuites
Toutes les vannes de vidange d’huile du transformateur sont en cuivre, et le radiateur utilise une vanne papillon sous vide afin de réduire les risques de fuite.
• Faibles pertes, faible bruit
Adoption de technologies et d’équipements avancés nationaux et étrangers, avec une recherche et un développement professionnels. Le noyau utilise une tôle d’acier au silicium orientée à froid haute performance et une machine de laminage automatique robotisée avec de faibles bavures de cisaillement et un faible coefficient de stratification, ce qui réduit efficacement les pertes à vide, le courant à vide et le bruit. Les pertes à vide sont de 5 % à 15 % inférieures à celles du laminage manuel.
• Fiabilité élevée
Le transformateur est équipé d’un thermomètre de surface d’huile, d’une soupape de décharge de pression avec point de contact en haut du réservoir, d’un indicateur de niveau d’huile avec contact pour l’armoire de stockage, et d’une traversée haute et basse tension en porcelaine pure anti-pollution renforcée, adaptée aux environnements fortement pollués.
• Support isolant de haute qualité à l’intérieur de la bobine
L’intérieur de la bobine est soutenu par une armature isolante de haute qualité. Toutes les bobines utilisent des entretoises internes et externes ; toutes les entretoises et cales sont chanfreinées, le champ électrique est uniformisé et la fiabilité est améliorée. Tous les fixateurs sur l’axe de la bobine sont des écrous autobloquants, permettant au produit de résister aux chocs du transport longue distance sans se desserrer et sans nécessiter de levage du noyau.
