مكونات محطات التوزيع الكهربائية: كيفية عملها وأهميتها

تعد مكونات محطات التوزيع الكهربائية هي العمود الفقري الذي يضمن الوصول الآمن للتيار الكهربائي إلى البيوت والمنشآت، إذ أنه بدون هذه المنظومة الهندسية الدقيقة، لن نتمكن من استخدام الطاقة القادمة من محطات التوليد البعيدة، فهي تعمل معًا كفريق واحد لخفض الجهد العالي ثم تحويله إلى مستويات آمنة تناسب الأجهزة الكهربائية اليومية، وفي هذا الدليل؛ سوف نشرح لك كيفية عمل مكونات محطة التحويل الكهربائية، وكيف يساهم مصنع beianelec في تقديم الحلول المتكاملة، لضمان استمرارية الطاقة دون انقطاع.

ما هي محطات التوزيع الكهربائية؟

محطات التوزيع الكهربائية هي منشآت ضمن شبكة الكهرباء، وظيفتها هي استلام الطاقة الكهربائية من محطات النقل أو التوليد، ثم خفض الجهد، وبالتالي توزيعها على المناطق السكنية والتجارية والصناعية بشكل آمن ومنظم.

وإليك الوظائف الأساسية للمحطة:

بفضل مكونات محطات التوزيع الكهربائية، فإنها لا تكتفي بتغيير الجهد فقط، بل تقوم بعدة مهام تقنية معقدة، وهي:

• خفض الجهد: تحول جهود عالية مثل 132 كيلوفولت إلى جهود متوسطة مثل 11 أو 33 كيلوفولت.
• التوزيع: تقسيم الطاقة القادمة من خط نقل واحد إلى عدة خطوط فرعية تتوجه لمناطق مختلفة.
• الحماية: فصل التيار تلقائيًا في حالة حدوث عطل الدائرة لحماية الشبكة والمعدات.
• القياس والتحكم: مراقبة كمية استهلاك الطاقة وتنظيم جودتها.

إقرأ أيضًا: أهم 9 عناصر في الفرق بين المحول الرافع والخافض.

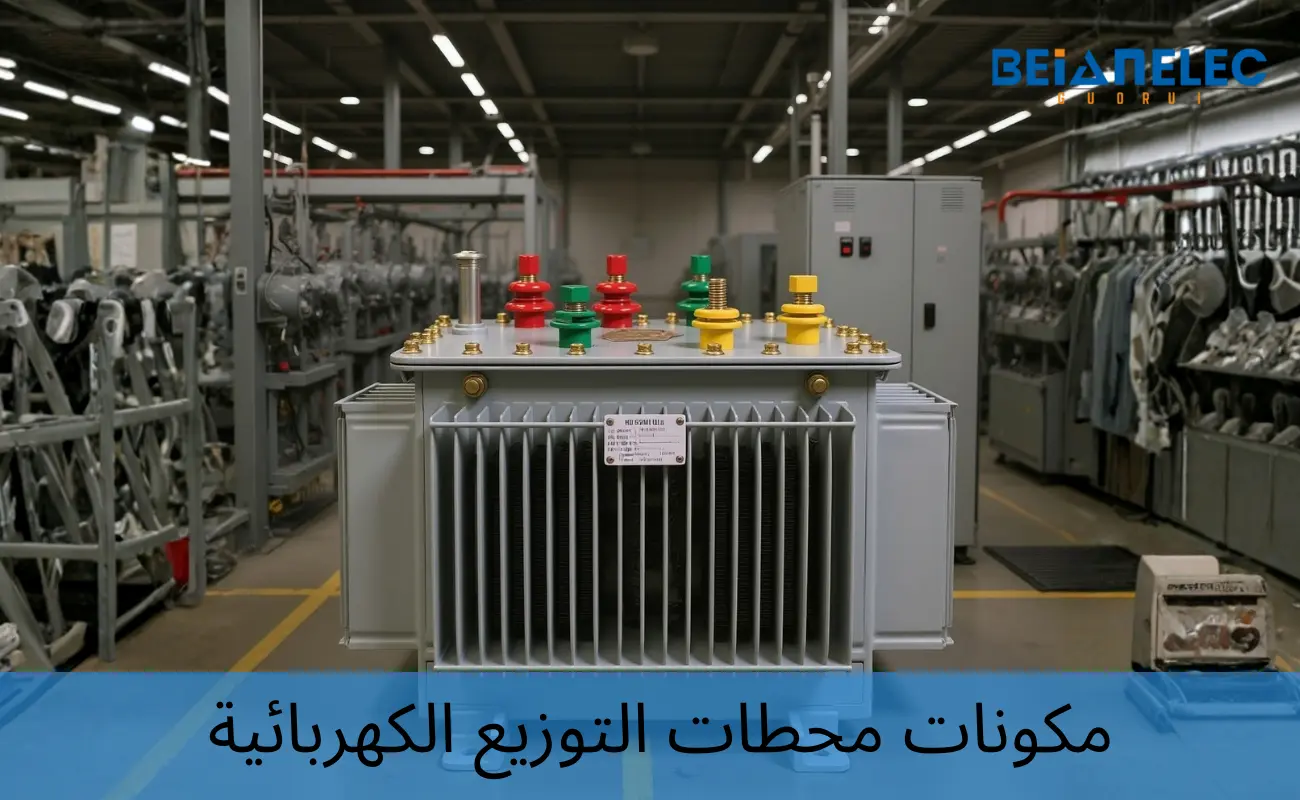

أهم مكونات محطات التوزيع الكهربائية:

إليك أهم مكونات محطات التحويل الكهربائية التي تجعلها تعمل بكفاءة وأمان:

1. محولات التوزيع Power Transformers:

تعتبر أهم مكون من مكونات محطات التوزيع الكهربائية، ووظيفتها خفض الجهد من مستوى متوسط أو عالي إلى جهد منخفض.

مكوناتها الداخلية:

• القلب الحديدي Core.
• الملفات الابتدائية والثانوية.
• زيت عازل للتبريد.
• أجزاء الربط والعزل الخارجي.
• جهاز تغيير نسبة التحويل Tap Changer لضبط الجهد.

أنظمة الحماية المرتبطة بها:

• مرحل بوخلز Buchholz Relay.
• حساس حرارة الزيت.
• صمام تنفيس الضغط.

2. القواطع الكهربائية Circuit Breakers:

وظيفتها هي فصل التيار عند حدوث قصر كهربائي أو حمل زائد، ومن أنواعها:

• قواطع هوائية ACB.
• قواطع غاز SF6.
• قواطع فراغية VCB.

وأهميتها:

• تحمي المعدات.
• تمنع انتشار الأعطال لباقي الشبكة.

3. مفاتيح العزل Isolators:

لا تفتح ولا تغلق إلا بعد التأكد من فتح قاطع الدائرة؛ لأن فتحها تحت الحمل يؤدي إلى انفجار Arc Flash، ووظيفتها:

• تستخدم لعزل جزء من الدائرة عند إجراء الصيانة.
• لا تستخدم تحت الحمل.
• تعطي فصلًا مرئيًا Visible Isolation.

4. قضبان التوصيل Busbars:

هي موصلات نحاسية أو ألمنيوم تربط بين مكونات المحطة، ووظيفته هي توزيع الطاقة بين المحولات والقواطع وخطوط الخروج، وأنواع ترتيبها:

• Single Busbar.
• Double Busbar.
• Ring Bus.

5. أجهزة الحماية الكهربائية Protection Relays:

مسؤولة عن كشف الأعطال، ثم تصدر أمرًا بفصل القاطع، ومنها:

• مرحلات زيادة التيار.
• مرحلات فرق الجهد.
• مرحلات الأرضي.
• مرحلات زيادة التيار.
• مرحلات التسرب الأرضي.

6. محولات القياس Instrument Transformers:

تستخدم لخفض التيار والجهد إلى قيم يمكن قياسها بأمان، ولها نوعان رئيسيان:

• CT – Current Transformer.
• VT أو PT – Voltage Transformer.

7. أنظمة التأريض Earthing System:

أهميتها:

• حماية الأشخاص.
• تفريغ تيارات الأعطال.
• تثبيت جهد الشبكة.

وتشمل:

• شبكة أرضية مدفونة.
• قضبان تأريض.
• موصلات ربط.

8. لوحات الجهد المنخفض والمتوسط Switchgear Panels:

تحتوي على القواطع، المرحلات، أجهزة القياس، ووحدات التحكم، وتنقسم إلى:

• MV Switchgear.
• LV Panels.

9. أنظمة التحكم والمراقبة Control & SCADA:

تسمح بـ:

• مراقبة الجهد والتيار.
• تشغيل وفصل المعدات عن بعد.
• تسجيل الأعطال.

وتعتمد على أنظمة مثل:

• SCADA.
• RTU.
• PLC.

10. أنظمة التبريد والتهوية:

خصوصًا للمحولات:

• تبريد بالزيت الطبيعي ONAN زيت طبيعي هواء طبيعي.
• تبريد بمراوح ONAF زيت طبيعي هواء مدفوع بالمراوح.

11. مانعات الصواعق Lightning Arresters:

مسؤوليتها حماية المحطة من:

• الارتفاع المفاجئ في الجهد.
• ضربات الصواعق.

كما أنها تحمي من زيادة الجهد المفاجئ، والتي تنتج عن الصواعق أو عن عمليات الفصل والوصل الكبرى.

إقرأ أيضًا:دليل فحص زيت المحولات الكهربائية | الاختبارات والأهمية.

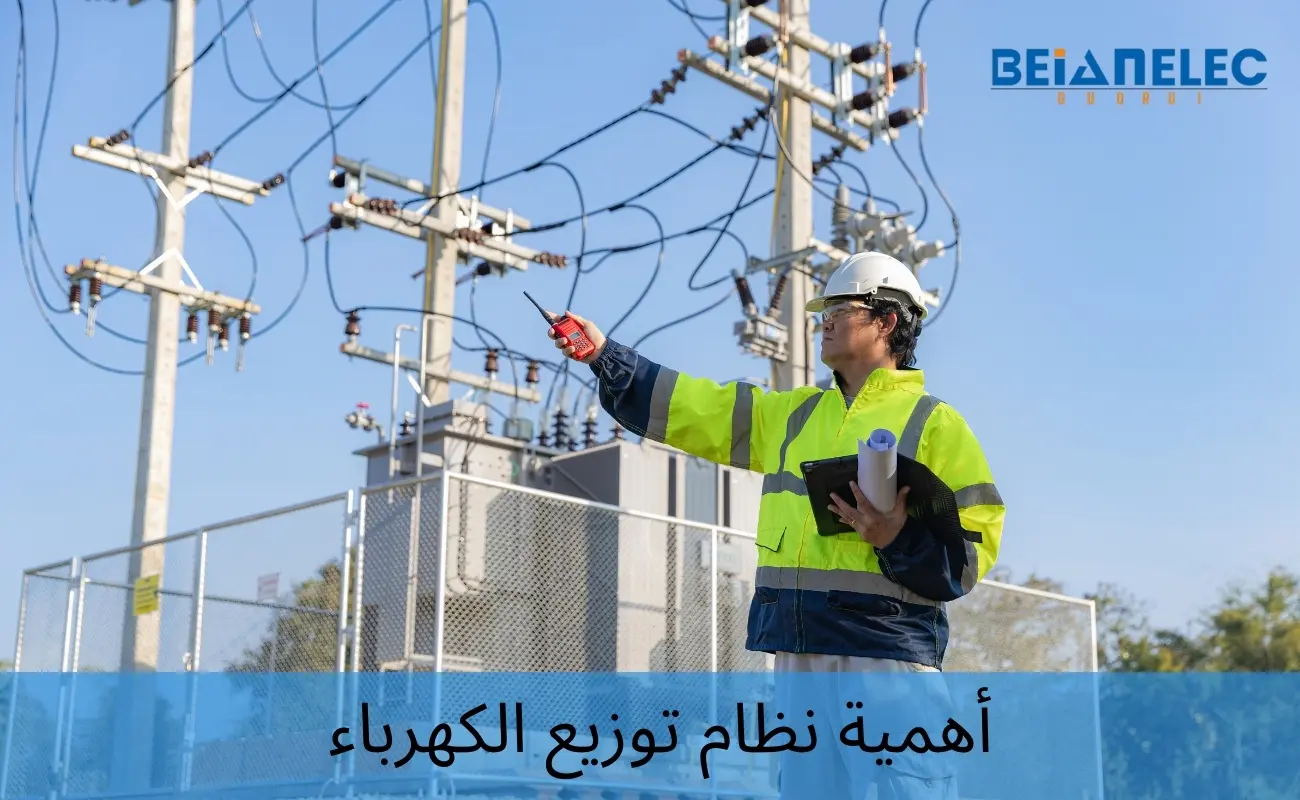

أهمية نظام توزيع الكهرباء:

تتمثل أهمية نظام توزيع الكهرباء في المحاور التالية:

أولًا: إيصال الكهرباء للمستهلكين بجهد مناسب:

تنتقل الكهرباء من محطات التوليد بالجهد العالي لتقليل الفاقد، ولكن لا يمكن استخدامها بهذا الشكل في المنازل أو المصانع، ولذلك تلعب مكونات محطات التوزيع الكهربائية دورًا أساسيًا في:

• خفض الجهد إلى مستويات آمنة.
• توصيل الطاقة للمنازل، المستشفيات، المصانع، والمحال التجارية.

ثانيًا: ضمان استمرارية الخدمة:

تم تصميم نظام التوزيع مصمم لتقليل:

• الانقطاعات المفاجئة.
• تأثير الأعطال على مناطق واسعة.

ويتم ذلك عبر:

• أنظمة الحماية.
• إعادة التغذية التلقائية.
• وجود مسارات بديلة للطاقة.

ثالثًا: تقليل الفاقد الكهربائي:

كلما كانت شبكة التوزيع مصممة جيدًا:

• قلت خسائر الطاقة.
• تحسنت كفاءة استهلاك الكهرباء.
• انخفضت التكاليف التشغيلية.

رابعًا: حماية المعدات والأفراد:

يشمل نظام التوزيع التالي:

• أنظمة التأريض.
• قواطع حماية.
• مانعات صواعق.

وذلك لحماية الأجهزة الكهربائية، البنية التحتية، وحياة الأفراد.

خامسًا: دعم التنمية الاقتصادية:

أي نشاط اقتصادي يعتمد على توفر كهرباء مستقرة:

• المصانع وخطوط الإنتاج.
• المستشفيات والمراكز الطبية.
• أنظمة الاتصالات.
• البنوك والمؤسسات المالية.

لأن انقطاع الكهرباء لفترات طويلة يؤدي إلى خسائر اقتصادية كبيرة.

سادسًا: تحسين جودة الطاقة:

نظام التوزيع الجيد يحافظ على:

• ثبات الجهد.
• تقليل التوافقيات.
• منع تقلبات التيار.

وهذا ما يطيل عمر الأجهزة ويزيد كفاءتها.

سابعًا: استيعاب مصادر الطاقة المتجددة:

أنظمة التوزيع الحديثة قادرة على:

• دمج الطاقة الشمسية.
• دمج طاقة الرياح.
• التعامل مع الشبكات الذكية.

إقرأ أيضًا: أبرز مكونات المحول الجاف وأهميتها في نقل الطاقة الكهربائية.

دور لوحات المفاتيح والتحكم Switchgear لإدارة تدفق الطاقة:

تعد لوحات المفاتيح والتحكم أحد أهم مكونات محطات التوزيع الكهربائية، ولها دور محوري في إدارة تدفق الكهرباء في محطات التوزيع الكهربائية، فهي تعمل على تنظيم، توجيه، وحماية التيار الكهربائي بين المحولات وخطوط التوزيع.

وإليك المهام الأساسية للـ Switchgear:

• فصل وتشغيل الدوائر الكهربائية: تساعد المشغلين على تشغيل أو عزل أي جزء من الشبكة بأمان أثناء، الصيانة أو الأعطال.
• حماية المعدات: تحتوي على القواطع والمرحلات التي تفصل الدائرة عند حدوث زيادة التيار أو قصر كهربائي، وهذا ما يحمي المحولات والخطوط والمستهلكين.
• مراقبة الأداء: تقوم بتزويد النظام بمعلومات الجهد، التيار، وحالة الشبكة لحظة بلحظة، مما يسهل اتخاذ قرارات تشغيلية سريعة وفعّالة.
• إعادة توجيه الطاقة: في حال حدوث عطل أو صيانة، تساعد Switchgear في تحويل تدفق الطاقة إلى مسارات بديلة لضمان استمرارية الخدمة.

إقرأ أيضًا: أهم طرق صيانة المحولات الكهربائية لرفع الكفاءة التشغيلية.

قواطع الدائرة Circuit Breakers كخط دفاع أول ضد الأعطال:

تعتبر قواطع الدائرة Circuit Breakers خط الدفاع الأول داخل محطات التوزيع الكهربائية، فهي تحمي الشبكة والمعدات والمستهلكين من التلف الناتج عن التيار الزائد أو القصر الكهربائي.

ويتمثل دورها الرئيسي في:

• فصل الدائرة عند حدوث أعطال: تقوم القواطع بشكل تلقائي بفصل الجزء المتضرر من الشبكة، لمنع انتشار العطل لباقي المحطة أو خطوط التوزيع.
• حماية المعدات الكهربائية: تمنع ارتفاع التيار المفاجئ من ضرر المحولات، الأسلاك، والأجهزة الكهربائية في المنازل والمصانع.
• إمكانية التشغيل اليدوي أو الآلي: يمكن فصل وتشغيل القواطع للتحكم في الشبكة، أثناء الصيانة أو حالات الطوارئ.
• ضمان استقرار الشبكة: بفضل عملها السريع والدقيق، فإن القواطع تقلل من الانقطاعات الكبيرة، وتساعد في استمرار توصيل الطاقة للمستهلكين.

إقرأ أيضًا: دليل استخدام المحول الكهربائي وكيفية حمايته من الأعطال.

الاعتبارات الإنشائية والبيئية في تصميم وتوزيع مكونات المحطة:

عند توزيع مكونات محطات التوزيع الكهربائية، ينبغي عليك مراعاة عدة اعتبارات إنشائية وبيئية لضمان الأمان، الكفاءة، واستدامة المحطة:

1. الاعتبارات الإنشائية:

• قوة التحمل والبنية التحتية: يجب أن تكون المباني والمنصات مصممة لكي تتحمل وزن المحولات والمعدات الثقيلة، مثل القواطع ولوحات المفاتيح والتحكم.
• مساحات آمنة: تحديد مسافات كافية بين المعدات وبعضها، ليتم تسهيل الصيانة وتقليل خطر الحرائق أو الأعطال المتسلسلة.
• تصريف المياه والصرف الصحي: حماية المعدات من مياه الأمطار، بواسطة الأرضيات المرفوعة وأنظمة التصريف المناسبة.
• التهوية والتبريد: يجب توفير تدفق هواء مناسب أو استخدام أنظمة التبريد لمحولات القدرة والمعدات الحساسة، لضمان الأداء الأمثل.

2. الاعتبارات البيئية:

• الحد من الضوضاء والاهتزازات: تصميم أسوار عازلة، مع استخدام قواعد مضادة للاهتزاز لتقليل تأثير المحطة على السكان المجاورين.
• التحكم في الانبعاثات: مراعاة عدم تسرب الزيوت العازلة أو الغازات للبيئة، خصوصًا في المحولات.
• الموقع الجغرافي: اختيار مواقع بعيدة عن المناطق المأهولة قدر الإمكان، مع سهولة الوصول لأعمال الصيانة.
• التوافق مع المعايير البيئية: الالتزام بلوائح الدولة والمعايير الدولية للحفاظ على البيئة، وتقليل التأثيرات السلبية على الطبيعة.

إقرأ أيضًا: الفرق بين المحول الزيتي والمحول الجاف وأيهما أفضل لمشروعك؟

أفضل مصنع محطات التوزيع الكهربائية Beianelec لتوريد المحطات في الشرق الأوسط وأفريقيا:

يعد مصنع Beianelec واحد من أبرز المصانع العالمية، والمتخصصة في تصنيع المحولات الكهربائية ومحطات التوزيع الكهربائية المسبقة الصنع وحلول الطاقة المتكاملة، وتلبي احتياجات المشاريع في الشرق الأوسط وأفريقيا وما يزيد عن 35 دولة حول العالم.

وإليك لماذا يعد Beianelec خيارًا قويًا لك في المنطقة؟

• يقدم المحولات مغمورة بالزيت وجافة، لوحات تحكم كهربائية، ومحطات فرعية مدمجة عالية الجودة، حيث تناسب التطبيقات السكنية، الصناعية، والتجارية.
• يتفوق في الهندسة والتخصيص، حيث تتميز منتجاته بالتصميمات القابلة للتخصيص طبقًا لمتطلبات الجهد، المناخ، والمساحة لضمان أفضل أداء في البيئات المختلفة.
• المصنع حاصل على شهادات معتمدة وفق المعايير الدولية ISO و IEC، كما يجري اختبارات صارمة لضمان كفاءة تشغيلية، مع ثبات الأداء حتى في الظروف الصعبة.
• يوفر فريق مصنع Beianelec دعمًا فنيًا مع استشارات وخدمات ما بعد البيع، لتسهيل التركيب والصيانة في المشاريع الكبرى.
