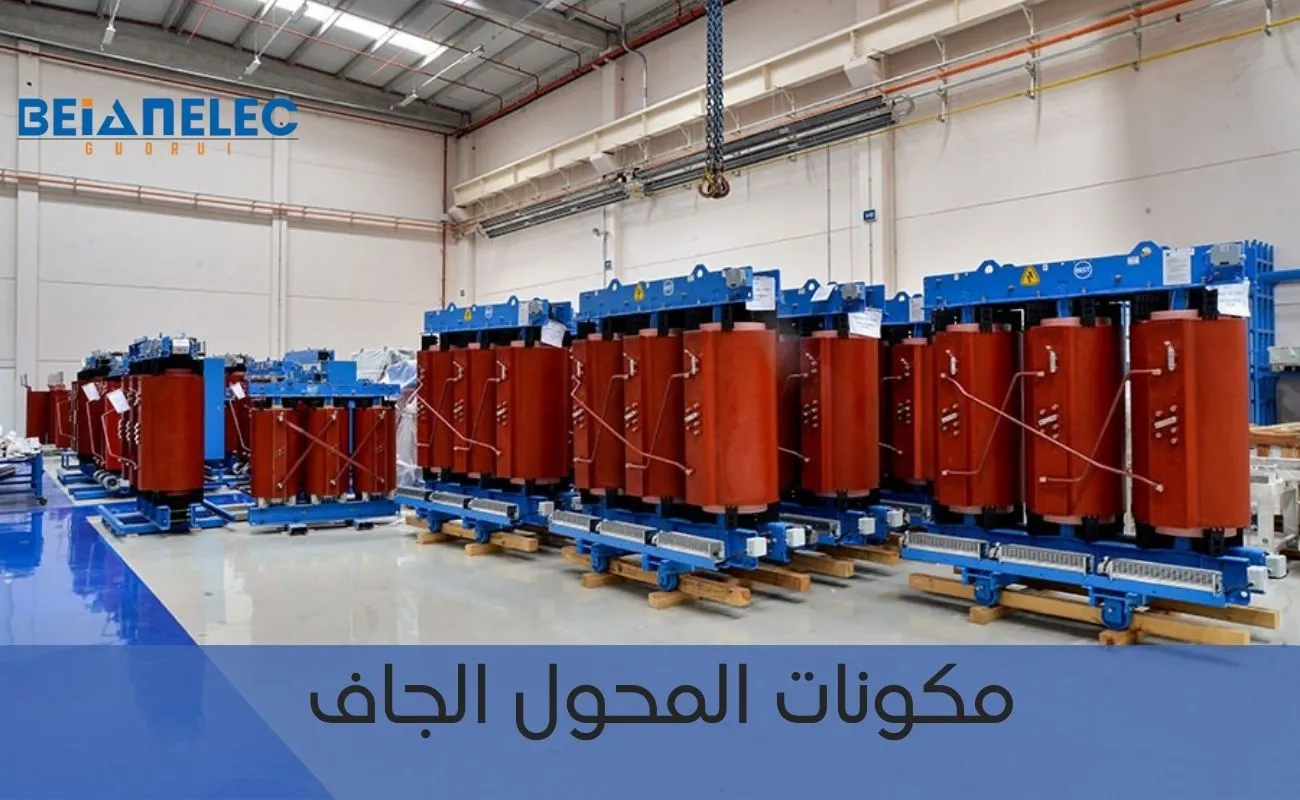

أبرز مكونات المحول الجاف وأهميتها في نقل الطاقة الكهربائية

تعد مكونات المحول الجاف المصممة بدقة هي السر وراء كفاءته العالية، وأمانه الفائق داخل المنشآت الحديثة، فبدلًا من الزيوت، يعتمد هذا المحول على الهواء والراتنج الصلب في العزل والتبريد، مما يجعله خيارًا مثاليًا داخل المباني المزدحمة، وبفضل تصميمه المتطور، يجمع بين الأداء المستقر وسهولة الصيانة، لتوفير حل عملي ومستدام لتوزيع الطاقة بأعلى مستويات الحماية من الحرائق، تعرف خلال هذا الدليل الشامل على مكونات المحولات الكهربائية الجافة، مع كيفية الحفاظ على كفاءتها لأطول فترة ممكن.

ما هو محول الكهرباء الجاف؟

المحول الكهربائي الجاف هو نوع من المحولات، التي تعتمد على مواد عازلة صلبة في العزل، وعلى الهواء في التبريد بدلًا من السوائل أو الزيوت، حيث تشمل مكونات المحول الجاف الأساسية قلب حديدي وملفات كهربائية، توضع الملفات والقلب الحديدي في هيكل معدني مهواة، ويغلف بعضها بعزل صلب مثل راتنج الإيبوكسي لتوفير الحماية والتبريد.

كيفية عمل المحول الجاف؟

1. يعتمد على مبدأ الحث الكهرومغناطيسي، فيمر التيار المتردد في الملف الابتدائي.
2. يتولد مجال مغناطيسي متغير في القلب الحديدي، ثم يقطع هذا المجال ملفات الملف الثانوي لتوليد جهد كهربائي يرفع أو يخفض الجهد حسب التصميم.
3. التبريد: يتم التخلص من الحرارة الناتجة عن التشغيل عبر الهواء الطبيعي أو المراوح، بدلًا من الزيت.

أبرز خصائصه:

• أمان عالي: لا يوجد زيت قابل للاشتعال، مقاوم للانفجار، ومثالي للمباني.
• صديق للبيئة: مكوناته تمنع تسرب المواد الكيميائية وتلوث البيئة.
• صيانة أقل: لا حاجة لمراقبة الزيت أو اختبار العازل.
• سهل التركيب: لا يتطلب حواجز حماية أو آبار لتجميع الزيت.
• قدرة محدودة: توزيع الجهد المتوسط، وأقل من المحولات الزيتية الكبيرة.

أين يستخدم؟

في الأماكن التي تتطلب معايير سلامة عالية، مثل:

• المستشفيات والمدارس.
• المراكز التجارية والأبراج السكنية.
• المطارات ومحطات المترو والأنفاق.
• المنشآت الصناعية التي تتطلب معايير سلامة عالية.

إقرأ المزيد : دليل استخدام المحول الكهربائي وكيفية حمايته من الأعطال

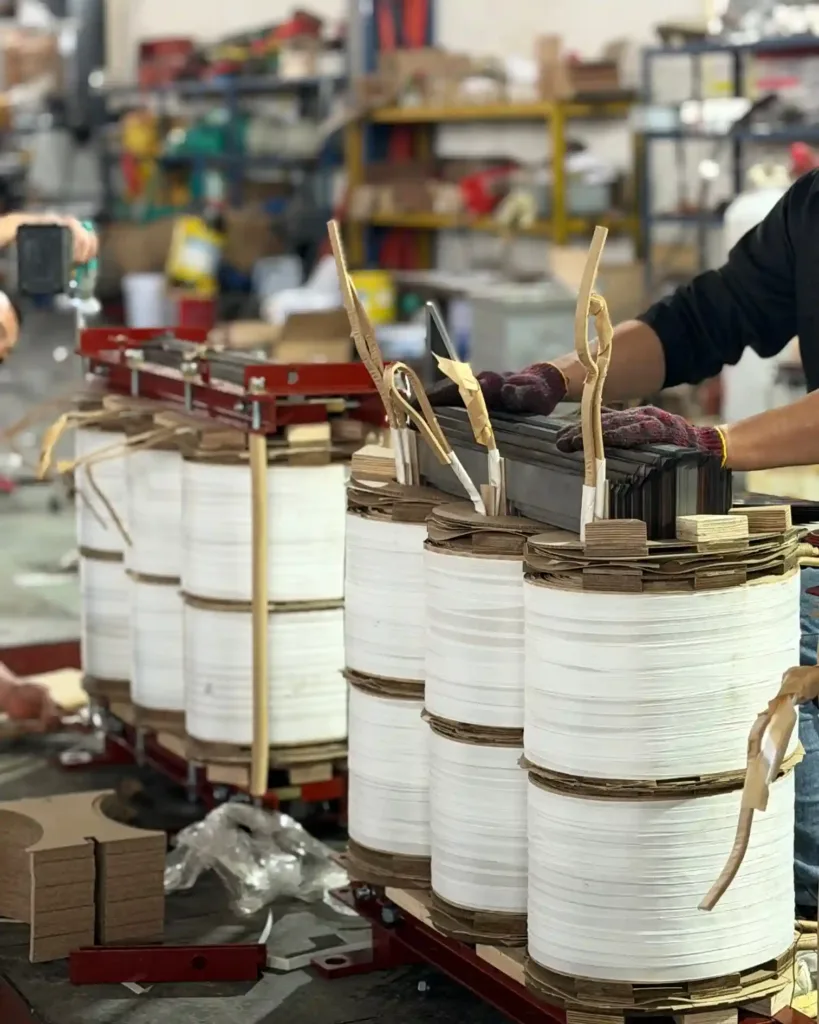

شرح مكونات المحول الجاف:

يتكون المحول الجاف من عدة أجزاء أساسية، تعمل معًا لنقل الطاقة الكهربائية بكفاءة وأمان، دون الحاجة لاستخدام الزيوت العازلة، وإليك أهمها بالتفصيل:

1. القلب الحديدي Core:

• القلب الحديدي هو أساس تكون المحول الجاف، فهو الجزء المسؤول عن نقل الفيض المغناطيسي بين الملفات الابتدائية والثانوية.
• تتم صناعته عادةً من صفائح فولاذية سيليكون رفيعة، ومعزولة عن بعضها لتقليل الفقد الناتج عن التيارات الدوامية.
• يتم تجميع هذه الصفائح بطريقة خاصة، لتحسين الكفاءة وقلة الضوضاء والاهتزاز.

2. الملفات الابتدائية والثانوية Windings:

• تمثل الملفات الجزء الذي يتم فيه تحويل الجهد الكهربائي، حيث أن الملف الابتدائي يستقبل الجهد الداخل، بينما الثانوي يخرج الجهد بعد التحويل.
• ملفات الجهد المنخفض LV توضع بالداخل بالقرب من القلب الحديدي، لتقليل الجهد بالنسبة للأرضي، وبالتالي تقليل خطر العزل ورفع الأمان.
• ملفات الجهد العالي HV توضع في الخارج فوق ملفات الجهد المنخفض، لتقليل إجهاد العزل على القلب الحديدي، وتسهيل عزل الجهد العالي عن باقي المكونات.
• يتم الفصل بينهما بالهواء أو مواد عازلة لضمان عدم حدوث قصر كهربائي.
• تتم صناعتها من النحاس أو الألومنيوم ويتم لفها بشكل هندسي دقيق، مما يجعلها تتحمل التيارات الكهربائية العالية وتقليل الفقد الحراري.
• في المحول الجاف، يتم تغليف الملفات بمواد عزل صلبة مثل البوليستر أو راتنج الإيبوكسي، مما يوفر عزلًا كهربائيًا قويًا ومقاومة للحرارة والرطوبة.

3. نظام العزل Insulation System:

يعد من أهم مكونات المحول الجاف، حيث يحل محل الزيت المستخدم في أنواع المحولات التقليدية، وتشمل مواد العزل:

• في محولات راتنج إيبوكسي: يتم صب الملفات في قالب تحت تفريغ هوائي بمادة راتنج الإيبوكسي، مما يحولها إلى كتلة صلبة محمية تمامًا من الرطوبة والحرائق.
• في محولات VPI: يتم غمس الملفات داخل ورنيش عازل تحت ضغط عالي وفراغ لضمان تغلغل العازل في كل جزء، هذا النوع مناسب في البيئات الأقل قسوة.

وظيفة العزل:

• منع حدوث قصر كهربائي بين الملفات.
• حماية الملفات من الرطوبة والغبار.
• تحمل درجات حرارة عالية دون تلف.

4. نظام التبريد Cooling System:

يعتمد المحول الجاف على التبريد بالهواء بدلًا من السوائل، ويكون على نوعين:

• تبريد الهواء الطبيعي AN: تعتمد على حركة الهواء الطبيعية حول الملفات.
• تبريد الهواء المدفوع AF: إضافة مراوح كهربائية أسفل أو بجانب الملفات لزيادة تدفق الهواء، حيث يمكن زيادة القدرة بنسبة تصل إلى 30–35% في التشغيل المستمر، وقد تزيد مؤقتًا وفق الجداول التصميمية.

يساعد نظام التبريد على:

• خفض درجة حرارة الملفات.
• الحفاظ على كفاءة التشغيل.
• إطالة العمر الافتراضي للمحول.

5. الهيكل الخارجي Enclosure:

من مكونات المحول الجاف الرئيسية، وهو الغلاف الذي يحيط بالمحول، وتتم صناعته غالبًا من الفولاذ أو الألمنيوم، وقد يكون الهيكل مفتوحًا أو مغلقًا حسب مكان التركيب ودرجة الحماية المطلوبة، ووظيفته:

• حماية المكونات الداخلية من العوامل الخارجية.
• منع وصول الأجسام الغريبة.
• تقليل الضوضاء في بعض التصميمات.

كما أن درجة حماية الهيكل IP Rating، مثلًا IP21 أو IP31 لها أهمية كبيرة جدًا، فهي معلومة تقنية حيوية للمشترين، لتحديد مكان التركيب داخل غرفة نظيفة أم بيئة مغبرة.

6. العوازل وأطراف التوصيل Bushings and Terminals:

• هي الأجزاء المسؤولة عن ربط المحول الجاف بالدوائر الكهربائية الخارجية.
• العوازل Bushings: هي موصلات معزولة تسمح بمرور التيار الكهربائي من داخل المحول إلى خارجه، دون حدوث تسرب أو قصر كهربائي، أيضًا توفر حماية كاملة عند اختراق الجهد لغلاف المحول.
• أطراف التوصيل Terminals: فهي نقاط تثبيت محكمة تستخدم لتوصيل الكابلات الكهربائية، كما تكون مصممة لتحمل الجهد والتيار المحددين مع ضمان الاستقرار الميكانيكي والكهربائي.

7. مغيرات الجهد Tap Changers:

تستخدم لضبط نسبة التحويل بين عدد لفات الملفات، بهدف الحفاظ على جهد خرج ثابت ومستقر، وتحسين جودة الطاقة، وتنقسم إلى نوعين:

• مغيرات جهد دون حمل Off-load Tap Changers: حيث تستلزم فصل المحول عن مصدر التغذية قبل تعديل الجهد.
• مغيرات جهد تحت الحمل On-load Tap Changers: تعد من مكونات المحول الكهربائي الجاف الأقل شيوعًا، ولكن بتكلفة أعلى، حيث أن أنواع المحولات الجافة المصممة لشبكات التوزيع الذكية الحديثة قد أصبحت تدعم الـ OLTC بشكل متزايد، وتكون بتصميم خاص لمنع الشرارة، وغالبًا تستخدم في القدرات المتوسطة إلى الكبيرة المصممة خصيصًا لذلك.

8. أجهزة المراقبة والحماية Monitoring and Protection Devices:

تحتوي المحولات الجافة الحديثة والمتقدمة على أنظمة مدمجة للسلامة ومراقبة الأداء، لتقليل خطر الأعطال المفاجئة، مثل:

• حساسات درجة الحرارة تراقب سخونة الملفات.
• حساسات الرطوبة لاكتشاف تسرب الرطوبة داخل هيكل المحول.
• مانعات الصواعق للحماية من ارتفاع الجهد المفاجئ الناتج عن الصواعق أو عمليات الفصل والتوصيل.

9. الملحقات والإكسسوارات Accessories:

قد يحتوي المحول الجاف على مجموعة من الملحقات الاختيارية، والتي تضاف حسب طبيعة الاستخدام، مثل:

• عجلات لتسهيل النقل والحركة.
• كواتم صوت لتقليل الضوضاء أثناء التشغيل.
• حساسات ذكية متصلة بالإنترنت للمراقبة عن بعد، مع التشخيص اللحظي للأداء.

إقرأ المزيد : أنواع المحول الجاف

كيف يتم الحفاظ على كفاءة المحول الجاف؟

للحفاظ على كفاءة مكونات المحول الجاف وضمان استمرار عمله سنوات طويلة دون أعطال، يجب اتباع استراتيجية صيانة ووقاية تركز بشكل أساسي على النظافة والتهوية، وإليك الخطوات الأساسية للحفاظ على كفاءته:

• تأكد من وجود تهوية كافية حول المحول وعدم إعاقة فتحة دخول وخروج الهواء، مع تنظيف فتحات التهوية والمراوح بانتظام، لمنع تراكم الأتربة التي ترفع درجة الحرارة وتقلل الكفاءة.

• مراقبة درجات حرارة الملفات باستمرار عبر الحساسات الحرارية، مع عدم تشغيل المحول فوق قدرته، لتجنب السخونة الزائدة وتقادم العزل.

• إزالة الغبار من القلب الحديدي والملفات بوسائل تنظيف مناسبة وجافة، والحفاظ على المحول في بيئة نظيفة وجافة، خاصةً في الأماكن المغلقة.

• تأكد من سلامة مواد العزل وعدم وجود تشقق أو تآكل في الراتنج إيبوكسي أو الورنيش، وحماية المحول من الرطوبة، لأنها تؤثر سلبًا على العزل.

• الحفاظ على الجهد الداخل ضمن الحدود المصممة للمحول، مع توزيع الأحمال بشكل متوازن، لتقليل الفقد الكهربائي ورفع كفاءة الأداء.

• فحص أطراف التوصيل والعوازل والتأكد من إحكامها وعدم ارتفاع حرارتها، ومراجعة أجهزة الحماية والإنذار، للتأكد من جاهزيتها للعمل عند الحاجة.

• الاعتماد على حساسات الحرارة والرطوبة وأنظمة المراقبة عن بعد لمتابعة الأداء بشكل لحظي، والتدخل المبكر عند ظهور أي مؤشرات غير طبيعية قبل تطور الأعطال.
• فحص وربط جميع التوصيلات الكهربائية دوريًا؛ لأن التوصيلات المرتخية تسبب مقاومة عالية، مما يؤدي لفقد الطاقة وارتفاع موضعي في الحرارة.
• استخدام جهاز الميجر في قياس مقاومة العزل بين الملفات، وبين الملفات والأرضي، لضمان عدم وجود أي تسريب للتيار يقلل من كفاءة الأداء.

ما هي طرق تبريد المحول الجاف؟

تعتمد طرق تبريد مكونات المحول الجاف بشكل أساسي على تدوير الهواء، لتبديد الحرارة المتولدة في الملفات والقلب الحديدي، لذا تصنف هذه الطرق عالميًا وفقًا للأكواد التقنية إلى أربعة أنواع رئيسية:

1. التبريد بالهواء الطبيعي Air Natural – AN:

في هذه الطريقة، يعتمد المحول بالكامل على حركة الهواء الطبيعية المحيطة به.

• كيفية العمل: يرتفع الهواء الساخن الذي يلامس ملفات المحول للأعلى، بسبب انخفاض كثافته، ويحل محله هواء أبرد من الأسفل.
• الاستخدام: تستخدم هذه الطريقة في المحولات ذات القدرات الصغيرة والمتوسطة التي لا تتعرض لأحمال كبيرة، في المباني ذات التهوية الجيدة.
• المميزات: بسيط وقليل التكلفة، لا يحتاج طاقة إضافية، وصيانة بسيطة.

2. التبريد بالهواء القسري Air Forced – AF:

تعتمد على إضافة مراوح كهربائية موجهة مباشرة نحو مكونات المحول الجاف.

• كيفية العمل: تعمل المراوح على زيادة تدفق الهواء فوق سطح الملفات والقلب الحديدي، مما يسرع عملية تبدد الحرارة.
• الاستخدام: للمحولات الأكبر حجمًا، أو التي تعمل تحت أحمال عالية لا يكفيها التبريد الطبيعي، في الأماكن ذات التهوية المحدودة.
• المميزات: تحسين كبير في قدرة تبديد الحرارة، وإمكانية تشغيل المحول بكفاءة أعلى تحت ظروف صعبة.

3. التبريد المزدوج بالهواء الطبيعي والقسري AN/AF:

هذا النظام هو الأكثر شيوعًا في أنواع المحولات الجافة الحديثة، حيث يجمع بين الطريقتين السابقتين.

• كيفية العمل: يعمل المحول بنظام AN في الظروف العادية، لتوفير الطاقة وتقليل الضوضاء، وبمجرد وصول درجة حرارة مكوناته إلى حد معين، تقوم حساسات الحرارة بتشغيل المراوح آليًا ليتحول النظام إلى AF.
• المميزات: كفاءة عالية، ترشيد استهلاك الطاقة، ومرونة تشغيلية

ما الفرق في المكونات بين المحول الجاف والمحول الزيتي؟

يكمن الاختلاف الجوهري بينهما في كيفية التعامل مع الحرارة والعزل الكهربائي، فبينما تعتمد مكونات المحولات الكهربائية الزيتية على السوائل، تعتمد مكونات المحول الجاف على المواد الصلبة والهواء، وإليك الفرق بينهما بالتفصيل:

لماذا تعد محولات مصنع Beianelec هي الأفضل والأعلى كفاءة؟

محولات مصنع Beianelec تعتبر من الخيارات المتميزة والأكثر كفاءة في السوق؛ لأنه يجمع بين تصميم هندسي متقدم وجودة تصنيع عالية، مع الابتكار في تقنيات الكفاءة، وإليك الأسباب التي تجعل محولات مصنعنا هي الأفضل لك:

• نعتمد على تقنيات تصنيع متقدمة مع الالتزام بمعايير IEC الدولية، وشهادة ISO في كل مراحل الإنتاج، مما يضمن أداءً موثوقًا.
• نصمم محولات الراتنج بشكل مثالي، يضمن لك خلو الملفات من الفراغات الهوائية، لمنع حدوث التفرغ الجزئي الذي يدمر العزل بمرور الوقت.
• تشمل التصاميم مواد وتقنيات تقلل من الفاقد الكهربائي، مثل نوى سبائك عالية الكفاءة، مما يقلل خسائر الطاقة في التشغيل.
• نقدم لك حلولًا مصممة خصيصًا لتناسب كل تطبيق، سواء توزيع الجهد في المصانع الكبيرة أو المشاريع الصناعية الخاصة.
• منتجاتنا مصممة لتعمل بثبات في ظروف بيئية عديدة، مع قدرة عالية على تحمل الحرارة، الرطوبة، والظروف الصعبة.
• نوفر استشارات هندسية في العديد من البلدان مثل مصر، ليبيا، السودان، المغرب، السعودية، الجزائر، وموريتانيا.
• نركز على الابتكار والتقنيات الذكية، مثل نظم المراقبة والتحكم، وتحسين الكفاءة البيئية في منتجاتها، مما يجعلها تناسب الأنظمة الحديثة.

ابدأ الآن باختيار الحل الكهربائي الأكثر أمانًا لمشروعك مع فريقنا في Beianelec والذي افضل مصنع محولات كهربائية ، حيث نساعدك على فهم مكونات المحول الجاف، مما يساعد على اتخاذ قرار ذكي يضمن أداءً مستقرًا، وعمرًا أطول، وتكاليف صيانة أقل، فلا تفوق فرصة الاستثمار  معنا في الجودة، لضمان سلامة مشروعك لسنوات طويلة.
