أهم طرق صيانة المحولات الكهربائية لرفع الكفاءة التشغيلية

تعد المحولات الركيزة الأساسية لاستقرار الشبكة الكهربائية، لذا فإن الإلمام بأهم طرق صيانة المحولات الكهربائية يعد ضرورة لا غنى عنها لضمان استمرار التغذية وتجنب الانهيارات المفاجئة، وتهدف هذه العمليات إلى حماية الأصول من التلف الحراري والميكانيكي، وإطالة العمر الافتراضي عبر فحص العوازل والزيوت، وبالتالي ضمان بيئة عمل آمنة ومستقرة تلبي معايير الكفاءة الطاقية الحديثة، لذا اكتشف طرق الصيانة المختلفة وأنواعها، وكيف يمكنك وضع خطة صيانة وقائية فعالة، مع دور مصنع beianelec في تصنيع محولات بأعلى معايير الكفاءة والأمان.

أهمية صيانة محولات الكهربائية:

تتعدد طرق صيانة المحولات الكهربائية بشكل كبير، حيث أن صيانته أمر ضروري لضمان العمل بكفاءة واستقرار الشبكات الكهربائية، وتتمثل أهميتها في:

• زيادة عمر المحول: الصيانة الدورية تقلل تآكل الأجزاء الداخلية وتمنع وقوع الأعطال المفاجئة، مما يطيل عمر المحول ويؤخر الحاجة للاستبدال.
• تقليل تكاليف التشغيل: اكتشاف المشاكل مبكرًا يمنع تلف معدات أخرى، ويقلل من النفقات على الإصلاحات الطارئة.
• ضمان استمرار الطاقة: صيانة المحول تحافظ على توازن شبكة الكهرباء، وتمنع الانقطاعات المفاجئة في الطاقة.
• تحسين كفاءة الأداء: المحولات المشغلة بشكل منتظم تعمل بكفاءة أعلى، مما يقلل من الفاقد الكهربائي ويزيد من استقرار النظام.
• سلامة وحماية المعدات: الفحص الدوري يقلل مخاطر الحريق، أو التلف الناتج عن ارتفاع الحرارة أو الأعطال الكهربائية.
• اكتشاف مبكر للمخاطر: يتيح الفحص الدوري، مثل تحليل الزيت، فحص العوازل، ومراقبة الضوضاء اكتشاف المخاطر قبل تفاقمها.
• اتباع المعايير واللوائح: تضمن صيانه المحولات الالتزام بمختلف المعايير الفنية واللوائح الصناعية، مما يجنب المؤسسات المخالفات.

إقرأ المزيد : دليل استخدام المحول الكهربائي وكيفية حمايته من الأعطال

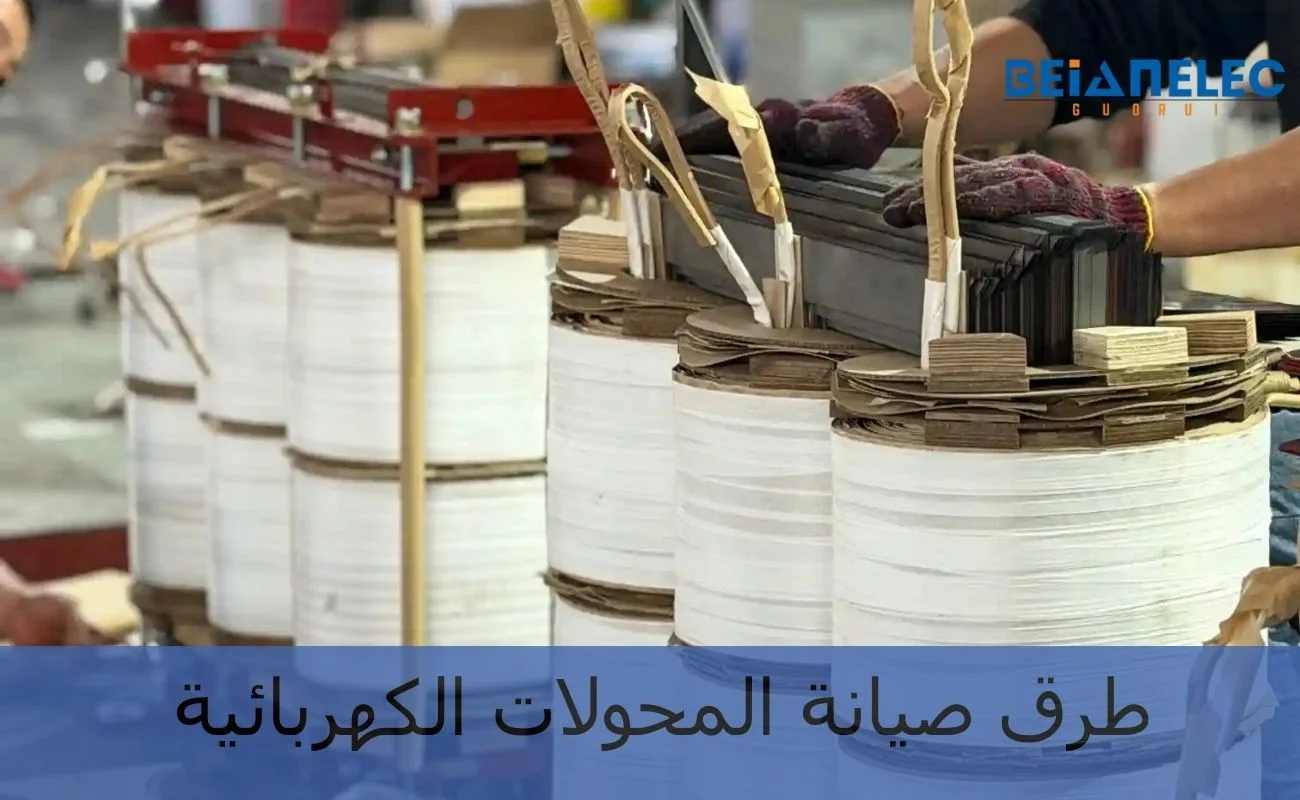

طرق صيانة المحولات الكهربائية:

تشمل صيانه المحولات الكهربائية نوعين من الإجراءات، دورية للوقاية وعلاجية، لضمان عمل المحول بكفاءة وإطالة عمره، وتشمل عدة عمليات تتم جميعها أثناء فصل التيار الكهربائي، وهي كالتالي:

أولًا: صيانة المحولات الزيتية:

• فحص الزيت: أخذ عينات دورية لاختبار قوة العزل BDV ونسبة الرطوبة PPM، واستبدال الزيت عند الحاجة، واختبار الحموضة Acidity؛ لأنها المؤشر الرئيسي على تحلل الورق العازل وتآكل الملفات.
• السيليكا جيل Silica Gel: تغيير المادة عند تغير لونها من الأزرق للوردي، لضمان جفاف الهواء الداخل للمحول.
• التسريبات: استبدال الجوانات المطاطية، خصوصًا عند وجود أي تسريب للزيت.
• أجهزة الحماية: اختبار عمل العوامات والتأكد من عدم وجود غاز محبوس في مرحل بوخلز Buchholz Relay، وجهاز تنفيس الضغط.
• النظافة والتقارير: تنظيف جسم المحول والعوازل Bushings، ومراجعة درجات الحرارة المسجلة لضمان الأداء السليم.
• أيضًا في المحول الزيتي يجب أن تُحفظ درجة حرارة الزيت، ضمن الحدود المسموح بها أثناء الفحص.

ثانيًا: صيانه المحولات الجافة:

• تنظيف شامل: استخدام الهواء المضغوط الجاف مع المكنسة الكهربائية لتنظيف الملفات ومراوح التبريد، مع تجنب المنظفات الكيميائية.
• يجب التأكد من أن الهواء جافًا تمامًا وخاليًاً من الزيوت؛ لأن رطوبة الهواء المضغوط قد تسبب انهيارًا عازلًا عند التشغيل.
• فحص الأجزاء الميكانيكية: إحكام ربط البراغي والصواميل، لمنع الارتخاء.
• التهوية: تنظيف فتحات التهوية مع استبدال مرشحات الهواء دوريًا، لضمان تدفق هواء جيد.

ثالثًا: طرق صيانة المحولات الكهربائية العامة لجميع الأنواع:

• الفحص اليومي: مراقبة درجات الحرارة، مستوى الزيت، والضوضاء الصادرة عن المحول.
• اختبار مقاومة العزل: التأكد من سلامة العزل الكهربائي.
• فحص التأريض: التحقق من جودة موصلات التأريض لضمان السلامة.
• التصوير الحراري: استخدام كاميرات حرارية للكشف عن أي نقاط ساخنة محتملة.

تمنع طرق صيانة المحولات الكهربائية عند تنفيذها بواسطة فنيين مؤهلين وقوع أعطال مفاجئة، وحماية المحول والمعدات المحيطة به، مع ضمان استمرار عمل الشبكة الكهربائية بكفاءة عالية.

إقرأ المزيد : أبرز مكونات المحول الجاف وأهميتها في نقل الطاقة الكهربائية

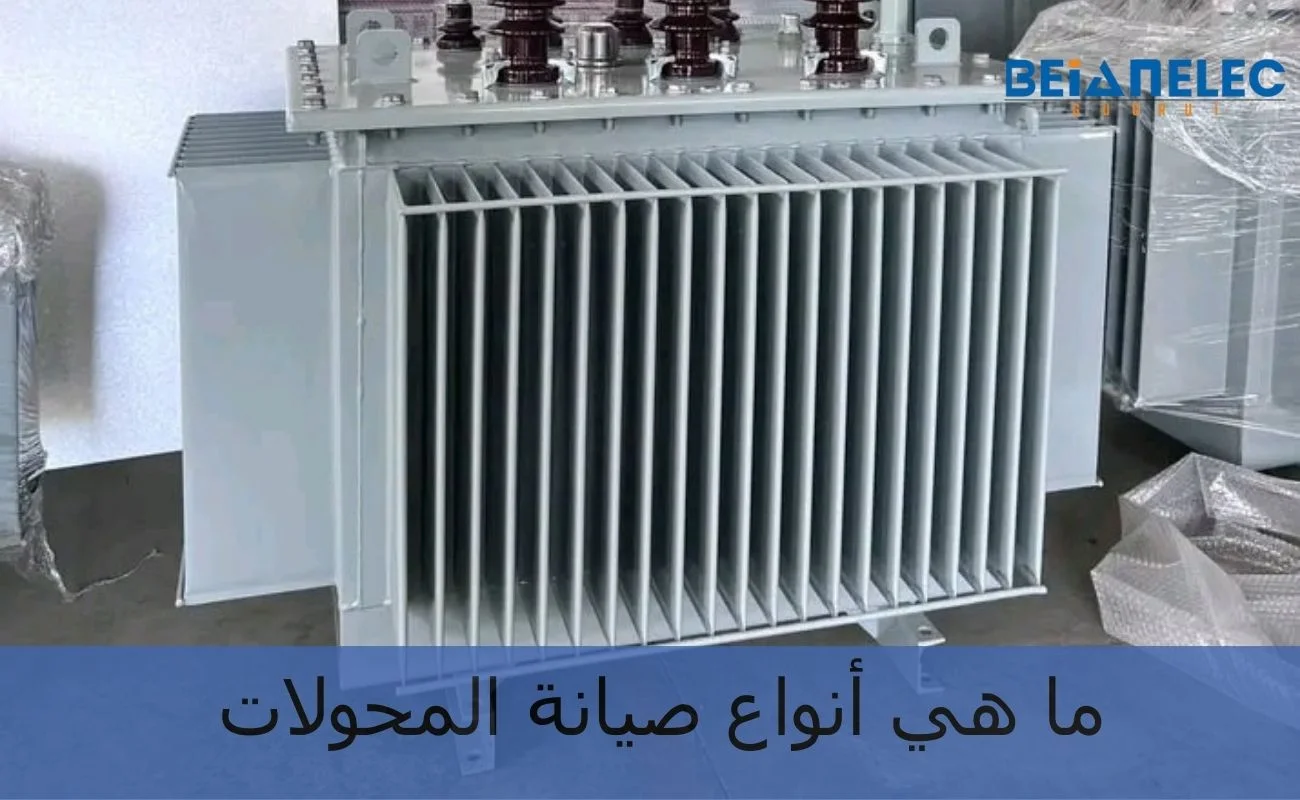

ما هي أنواع صيانة المحولات؟

تنقسم أنواع صيانة المحولات الكهربائية إلى عدة أقسام، يهدف كل نوع منها إلى الحفاظ على كفاءة المحول وتقليل احتمالات الأعطال، ومن أشهر الأنواع:

1. الصيانة الوقائية للمحولات الكهربائية:

هي صيانة مجدولة تتم في فترات زمنية محددة أسبوعية، شهرية، أو سنوية، بغض النظر عن حالة المحول، بهدف اكتشاف المشاكل قبل تطورها إلى أعطال كبيرة.

أبرز الإجراءات:

• فحص مستوى الزيت وإضافة زيت جديد عند الحاجة.
• تنظيف العوازل الخارجية من الأتربة لمنع حدوث قوس كهربائي.
• استبدال مادة السيليكا جل المسؤولة عن امتصاص الرطوبة.

2. الصيانة الدورية:

هي صيانة تتم بشكل منتظم ضمن خطة تشغيل ثابتة، مما يضمن استقرار أداء المحول، بهدف الحفاظ على كفاءة التشغيل ومنع تدهور مكونات المحول مع مرور الوقت.

أبرز الإجراءات:

• فحص التوصيلات الكهربائية وإحكام ربطها.
• مراجعة درجات الحرارة ومستويات الضوضاء.
• التأكد من سلامة أنظمة التهوية والتبريد.

3. الصيانة التنبؤية:

تعتمد على مراقبة حالة المحول باستخدام القياس والاختبارات المتقدمة، بهدف التنبؤ بالأعطال قبل حدوثها واتخاذ الإجراء المناسب في الوقت المناسب.

أبرز الإجراءات:

• تحليل عينات الزيت للكشف عن الرطوبة أو الغازات.
• استخدام التصوير الحراري لاكتشاف النقاط الساخنة.
• متابعة مؤشرات الأداء غير الطبيعية للمحول.

4. الصيانة العلاجية أو التصحيحية:

هي صيانة تتم بعد حدوث خلل أو عطل فعلي في المحول، بهدف إصلاح العطل وإعادة المحول إلى حالته التشغيلية الطبيعية.

أبرز الإجراءات:

• استبدال الأجزاء التالفة أو المحترقة.
• إصلاح الأعطال الكهربائية أو الميكانيكية.
• إعادة اختبار المحول قبل إعادته للخدمة.

5. الصيانة الطارئة:

تتم في حالة الأعطال المفاجئة التي تهدد استمرار التغذية الكهربائية، بهدف تقليل زمن التوقف ومنع تفاقم الضرر.

أبرز الإجراءات:

• فصل المحول فورًا لتأمين الموقع.
• تشخيص سبب العطل بسرعة.
• تنفيذ الإصلاحات العاجلة لإعادة التشغيل بأمان.

أشهر أعطال المحولات الكهربائية:

تتعرض المحولات الكهربائية إلى ضغط كهربائي، حراري، وميكانيكي يؤدي لأعطال متنوعة، لهذا فهم الأعطال يساعد على تشخيص المشكلة ثم تحديد طرق صيانة المحولات الكهربائية المناسبة، وإليك أشهر الأعطال:

1. أعطال العزل:

تعتبر من أخطر الأعطال وهي سبب رئيسي في احتراق المحولات.

• الأسباب: ارتفاع درجة الحرارة المفرط، الرطوبة، أو تقادم العزل الورقي.
• النتيجة: حدوث القصر الكهربائي بين لفات الملف الواحد، أو بين الملفات وجسم المحول.

2. أعطال الزيت:

الزيت يعمل كمبرد وعازل في نفس الوقت، لهذا أي تغير في خصائصه يهدد سلامة المحول.

• الأعطال الشائعة: انخفاض مستوى الزيت بسبب التسريب، تلوث الزيت بالرطوبة، أو فقدان الزيت لقوة عزله.
• المؤشر: يمكن كشف ذلك من خلال اختبار جهد الانهيار للزيت.

3. أعطال العوازل الخارجية:

هي العوازل التي تربط خطوط الجهد العالي مع ملفات المحول.

• الأسباب: تراكم الأتربة والأملاح، أو وجود تشققات في البورسلان.
• النتيجة: حدوث وميض كهربائي قد يؤدي لانفجار العازل وتلف الوصلات.

4. أعطال مغير الجهد:

مغير الجهد هو الجزء الميكانيكي المسؤول عن تنظيم الجهد.

• الأسباب: تآكل الملامسات الكهربائية نتيجة كثرة التبديل أو نقص التزييت.
• النتيجة: عدم استقرار الجهد الخارج من المحول أو حدوث شرارات داخلية تؤدي لتلف الزيت.

أيضًا يوجد نوعان On-load و Off-load، ولكن النوع الأول أثناء الحمل يكون هو الأكثر عرضة للأعطال نتيجة الشرارات الكهربائية.

5. أعطال القلب الحديدي:

أعطال القلب الحديدي قد تسبب غالبًا تيارات دوامية Eddy Currents، وزيادة الفاقد الحراري.

• الأسباب: انهيار عزل الرقائق المعدنية المكونة للقلب الحديدي.
• النتيجة: تولد تيارات دوامية كبيرة تؤدي إلى ارتفاع شديد في درجة حرارة المحول حتى في حالة عدم وجود حمل كامل.

6. الأعطال الناتجة عن الأحمال الزائدة:

• الأسباب: تحميل المحول بأكثر من قدرته الاسمية لفترات طويلة.
• النتيجة: جفاف العوازل الورقية وتصلبها، مما يجعلها تتكسر بسهولة عند حدوث أي هزة ميكانيكية أو صدمة كهربائية.

دور الصيانة الوقائية للمحولات الكهربائية في تجنب الأعطال المفاجئة:

تلعب طرق صيانة المحولات الكهربائية الوقائية دورًا أساسيًا في تعزيز استقرار أداء المحول، إذ تعتمد على إجراءات تمنع حدوث أعطال كبيرة بشكل مفاجئ، ويتمثل دور الصيانة الوقائية للمحولات الكهربائية في:

• الفحص الدوري مثل قياس مقاومة العزل وتحليل الزيت تساعد في اكتشاف الرطوبة، الشقوق، أو تدهور مواد العزل مبكرًا، مما يمنع تطور المشكلة.
• تنظيف زعانف التبريد، فحص مراوح التبريد، ومتابعة مستوى الزيت يمنع رفع درجات الحرارة غير الطبيعية التي تسبب تلف المحولات.
• الصيانة المنتظمة للعوازل والوصلات تقلل احتمال حدوث تفريغ كهربائي، أو حدوث قصر كهربائي ناتج عن الأتربة أو الرطوبة.
• مراقبة الأحمال والتأكد من تشغيل المحولات ضمن الحدود المسموح بها، مما يساعد في تجنب الإجهاد الزائد للملفات والمكونات الداخلية.
• من خلال معالجة المشكلات مبكرًا، تقل الحاجة إلى إجراء الصيانة الطارئة التي تؤدي إلى توقف مفاجئ وخسائر مادية كبيرة.
• الصيانة الوقائية تقلل من احتمال الحرائق أو الانفجارات الناتجة عن ارتفاع الحرارة أو تسرب الزيت، مما يحمي الأفراد والمعدات المحيطة.

خطوات رئيسية لتنفيذ خطة الصيانة الوقائية بنجاح:

لضمان تنفيذ خطة وقائية فعالة، مع تحويل طرق صيانة المحولات الكهربائية من مجرد إجراء روتيني إلى أداة لرفع الكفاءة، يجب اتباع خطوات منهجية، كالتالي:

1. إعداد سجل فني لكل محول:

لا يمكن صيانة ما لا يمكن تتبعه، لذا يجب إنشاء ملف لكل محول يحتوي على:

• لوحة البيانات: القدرة، الجهود، مع تيار الحمل الكامل.
• تاريخ الصيانة: تقارير الاختبارات السابقة والأعطال التي حدثت سابقًا.
• القيم المرجعية: نتائج اختبارات المصنع ثم المقارنة بالنتائج الحالية.

2. تحديد الجدول الزمني:

يتم تقسيم المهام بناءً على الأهمية والوقت، كالتالي:

• مهام دورية: فحص السيليكا جل، مستوى الزيت، ودرجات الحرارة.
• مهام سنوية: اختبارات زيت المحول، وتنظيف العوازل، وتربيط الوصلات.
• مهام بعيدة المدى كل 5 سنوات: اختبارات مقاومة العزل ونسبة التحويل.

3. توفير أدوات القياس ومعايير السلامة:

النجاح يبدأ بتأمين بيئة العمل، ويتم ذلك كالتالي:

• تحديد أدوات الاختبار: أجهزة قياس المقاومة، كاميرات حرارية، أيضًا أطقم سحب عينات الزيت.
• تجهيزات السلامة: الملابس المقاومة للوميض، القفازات العازلة، وأدوات التأريض المؤقت.
• عزل المحول: التأكد من فصل المصدر وتفريغ الشحنات بشكل تام، قبل اللمس لتجنب أي خطر كهربائي.

4. تنفيذ الفحوصات الميدانية بدقة:

يتم اتباع قائمة فحص لضمان عدم نسيان أي جزء، كما يلي:

• الفحص البصري: البحث عن آثار تسريب زيت أو صدأ في جسم الخزان.
• أنظمة التبريد: تشغيل المراوح يدويًا للتأكد من سلامتها، وتنظيف زعانف التبريد من الأتربة التي تعيق تبادل الحرارة.

5. تحليل النتائج واتخاذ القرار:

الخطوة الأهم ليست القياس بل فهم النتيجة، لهذا:

• إذا أظهر اختبار الزيت زيادة في الحموضة، يجب تخطيط فلترة الزيت فورًا.
• إذا أظهر التصوير الحراري نقطة ساخنة بوصلة معينة، تتم إعادة تربيطها وتنظيفها.

6. التوثيق والتحديث:

بعد الانتهاء، يتم تسجيل كل ما تم تنفيذه في السجل الفني، مثل:

• كتابة ملاحظات دقيقة عن أي قطع تم استبدالها.
• تحديد موعد الصيانة القادم بناءً على حالة المحول المكتشفة.

تعرف على أهم مميزات محولات Beianelec:

تتميز محولات مصنع Beianelec بكونها حلولًا متطورة مصممة لتلبية مختلف احتياجات الطاقة في البيئات الصناعية والحضرية الصعبة، مع التركيز بشكل خاص على الكفاءة والاستدامة، ومن بين أبرز مميزاتهم:

• جميع المحولات في مصنع محولات كهربائية Beianelec تصنع وتختبر وفق مواصفات دولية مثل IEC و ISO، لضمان أداء ثابت وموثوق في مختلف الظروف التشغيلية.
• تعتمد على تصميم عملي يسهل الفحص الدوري والوصول إلى المكونات، مما يدعم تنفيذ طرق صيانة المحولات الكهربائية بكفاءة أعلى.
• استخدام في بعض سلاسلها سبائك الأمورفوس في القلب الحديدي، لتقليل فاقد اللاحمل بشكل كبير مقارنةً مع المحولات التقليدية.
• تساهم محولات المصنع في خفض انبعاثات الكربون، وبالتالي تقليل فواتير الكهرباء بفضل كفاءة الطاقة العالية.

• المحولات مصممة للعمل في بيئات ذات رطوبة عالية ودرجات حرارة مرتفعة، مع مواد عزل تتحمل الإجهادات الحرارية العالية.

• المحولات الجافة غير قابلة للاشتعال ولا تنتج الأدخنة السامة، مما يجعلها مثالية للمباني السكنية، المستشفيات، ومراكز البيانات.
• انعدام خطر التسريب في المحولات الجافة، فهي تقضي على خطر تسريب الزيت وتلوث التربة أو المياه الجوفية.

• تتميز المحولات، خاصةً المصبوبة بالراتنج – Cast Resin بقدرة عالية على تحمل الصدمات الميكانيكية والكهربائية.
• يوفر موديلات توصف بأنها خالية من الصيانة لفترات طويلة، مما يقلل التكاليف التشغيلية على المدى البعيد.

• تدعم أنظمة المراقبة الذكية SCADA-ready، مما يسمح لك بالمراقبة عن بعد وإجراء الصيانة التنبؤية.
• يبرع في تقديم حلول هندسية متخصصة، لتناسب كافة احتياجات المشاريع الخاصة، سواء في محطات الطاقة الشمسية، الرياح، أو المنشآت البتروكيماوية.

• تتميز المحولات بمستويات ضوضاء واهتزازات منخفضة جدًا، مما يجعلها مناسبة للمناطق الحضرية المكتظة.
• تتمتع أيضًا بتصميم مضغوط، وبالتالي تشغل مساحة أقل مقارنةً بالمحول الزيتي التقليدي بنفس القدرة.

ابدأ الآن في تطبيق طرق صيانة المحولات الكهربائية للحفاظ على كفاءة المحول، وتقليل الأعطال المفاجئة وتكاليف التشغيل، فالاعتماد على خطة صيانة مدروسة يضمن أداءً مستقرًا وعمرًا أطول للمعدات، ولكي تضمن الحصول على أنواع محول كهربائي عالية الجودة لتسهيل التشغيل والصيانة، لا تتردد في التواصل معنا، فريقنا جاهز لمساعدتك وتقديم الاستشارة المناسبة لمشروعك.
